怎样确定水阻柜阻值
怎样确定水阻柜阻值


水阻柜在工矿企业是常见的设备,不管是风机、水泵、空压机,还是球磨机、破碎机、轧钢机等,水阻柜都以它独特地启动效果相伴设备之旁,较高的性价比受到用户的亲赖。新买的水阻柜一般由厂家提供调试服务,正涵电气售出的水阻柜、进相器及其他设备还会对用户提供技术培训,以便维修电工能掌握基本原理及维护,那么水阻柜调试的关键任务就是配好阻值,因为它直接关系到水阻柜的启动效果,那么怎样确定水阻柜阻值呢?

确定水阻柜阻值

确定水阻柜的阻值首先要找到电机的参数,然后根据电机的参数计算水阻柜的阻值。下面我们以一台球磨机电机的参数为例,电机型号参数如下:

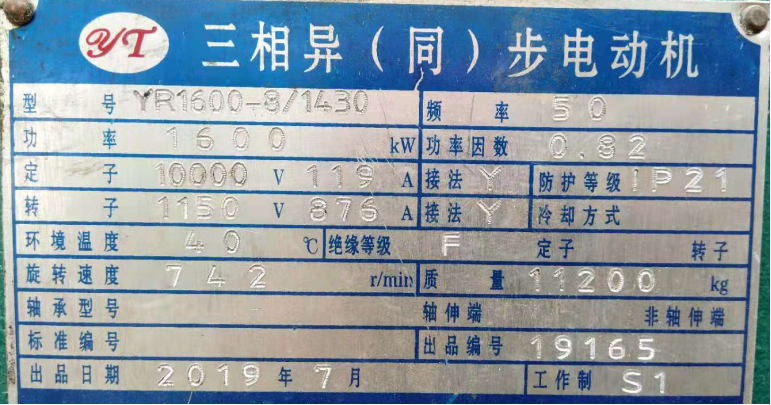

电机铭牌


把上面的数据代入公式R0=(U2e/I2e)(1/n-1/m)M

式中:U2e:电机转子回路的开路电压(V),I2e:电机转子回路的额定电流(A),m:直接起动电流倍数,n:带液阻起动电流倍数,M:起动转矩,根据以上数据来计算出水阻柜的阻值为0.94欧。


时间久了都是任何设备工作一段时间都需要维护,水阻柜也一样,工作久了由于液体挥发需要补水,工作一年以上都需要重新配置阻值。如其他启动设备一样,水阻柜的工作原理也是降压启动。

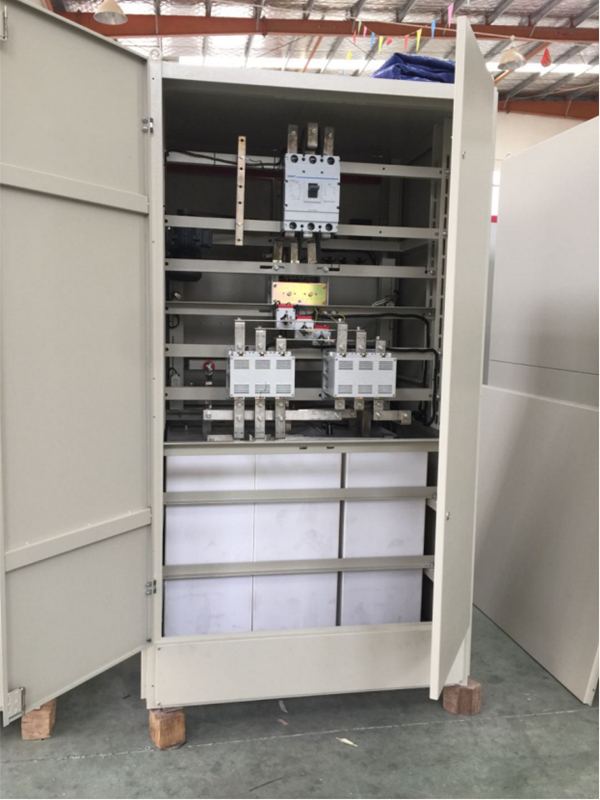

水阻柜


水阻柜阻值配制

(1) 先将动极板置于起动位置(即上限位置),将准备好的水注入到水箱规定位置的2/3左右,注意三格液位要基本相等;

(2) 称一定数量电解粉(电解粉称取量参照附表达式);

(3) 先向盆或桶等容器内倒入备好的水,水不超过容器容积2/3,取所称电液粉1/3慢慢倒入容器内并不停搅拌至电液粉完全溶解,然后倒入电阻箱的一相中,部分溶解不了的块状物加热水溶解,此后若仍有少量不溶物,可弃之不用。如电液粉太多而容器容积太小可分几次溶解;

(4) 重复步骤(3)将电液粉溶入其它两相中;

(5) 分别向液阻箱内加水至要求液位(液位大约离电阻箱上盖板60mm);

(6) 扳动试验按钮,使极板上下运动二、三次,使箱内电阻液搅拌均匀;

(7) 用干净的布擦净电阻箱外的水渍。

(8) 液体电阻的测量

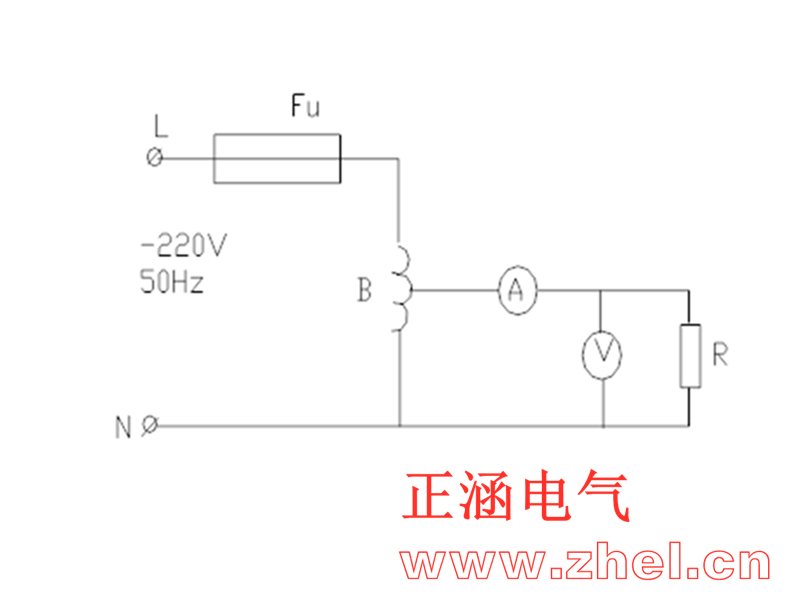

将液体电阻的活动极板移动位置后,通过自耦变压器给每相动静极板之间通以50HZ电,电流从0开始逐渐增大至5A左右电流I(A),记下电流表A的读数,并测量两极之间压降V(V),测液体电阻值为:R(Ω)=V(V)/I(A)测量电路如下:



水阻柜阻值测量



图中,FU:熔断器2A    A:交流电流表5A,0.5级;B:调压器5KVA;V:交流电压表0.5级,测得的R值应接近R0计算值,允许有5%的误差。

(9) 电阻的调整如偏大应增大电阻液浓度,否则应降低其浓度,调节方法是用软管抽出部分溶液加水或电液粉。注:(1)测电阻时动极板一定在上限位,且转子线路与电阻箱断开;(2)电阻液应搅拌均匀后再测;(3)调压器相线、零线不可接反。


相信大家明白了怎样确定水阻柜阻值,如有其他疑问,可致电:13508660044,正涵电气专业生产水阻柜、进相器等设备。
