笼型电机液阻软启动柜
笼型电机液阻软启动柜

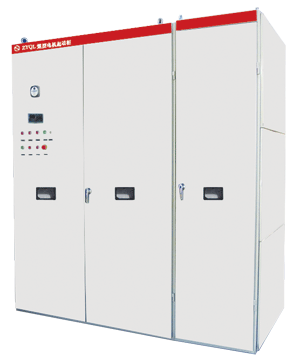

ZYQL系列高低压液态电阻软启动柜

一、概述

笼型电机高压液阻软启动柜是专为改善大中型高压(3-12KV)异步电动机及同步电动机的异步起动特性而研制的起动设备。

适用范围

高压液阻软启动柜适用于建材、冶金、化工、矿山等工业领域的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的重载起动设备上。

工作原理

高压液阻软启动柜是在电动机定子回路串入一特制可控液态电阻 , 随着电动机的起动 , 液态电阻的动、定极板之间的距离按预定设置自动改变 , 阻值呈无级平滑减小、电动机端电压均匀提高,从而达到电动机平滑软启动的目的。起动结束后,液态电阻自动切除,电动机投入运行,起动过程具有起动电流小且恒定,转速逐步提高的软启动特性。

二、型号说明

三、技术特点

1、起动电流倍数: 1.6 3.5 Ie

2、起动时间( S ):10 120 ,现场可调;

3、起动次数:连续起动3 4 (环境温度 25℃);

4、电液正常工作温度℃ 0 70℃;

5、机壳防护等级IP32

6、对电网无冲击干扰,无谐波污染。

四、技术参数

产品规格

适用电机功率

起动时间

S

起动温升   (℃/次)

功率(KW

额定电压(KV

ZYQL-380

280-380

 3,6,10

10-20

20

ZYQL-630

380-630

 3,6,10

20-30

20

ZYQL-1000

630-1000

 3,6,10

20-40

20

ZYQL-1600

1000-1600

 3,6,10

20-40

20

ZYQL-2000

1600-2000

 3,6,10

20-40

20

ZYQL-2500

2000-2500

 3,6,10

20-60

20

ZYQL-3200

2500-3200

 3,6,10

20-60

20

ZYQL-4500

3200-4500

 3,6,10

20-60

20

ZYQL-6000

4500-6000

 3,6,10

20-60

20

ZYQL-10000

6000-10000

 3,6,10

20-60

20

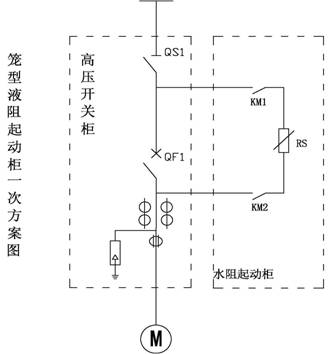

五、一次系统图





























六、高压液阻软启动柜正常使用环境条件

1、环境温度上限不超过40℃,下限不低于-5℃;

2、相对温度不超过85%;海拔高度不超过2000M

3、无剧烈振动及冲击、不允许有导电尘埃及腐蚀性气体,且无火灾及爆炸危险的场合;

4、放置垂直倾斜度:不超过5度;

5、电源采用三相四线380V/220V 20A,且电压波动必须保证在额定电压的±15%范围内。

注:环境温度长期低于0℃时需加装加热器,用户订货时应予说明。

七、订货须知

订货时请提供下列资料:

1提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压;

2高压液阻软启动柜电机拖动负载设备类型、工况及相关参数;

2高压液阻软启动柜设备表面颜色

3、若对高压液阻软启动柜有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
