一、简介

高压无功补偿柜广泛用于冶金、矿业、建材、石化、给排水等行业的交流电力系统上，用于补偿系统无功功率，提高系统功率因数；

二、性能特点：

1、采用优质三相高压电力电容器，具有介质损耗小、体积小、运行温度低、重量轻等特；

2、电容器内置放电电阻，使装置脱离电网后，5分钟内将残余电压降至50V以下；

3、功率因数可提高到0.95以上，降低无功功率；

4、具有高压带电显示和电磁锁，确保设备可靠运行和人身安全。

三、使用条件

1、环境温度范围为-40~+45

2、相对温度不超过95%

3、海拔高度不超过2000m

4、最高运行电压不超过额定电压的110%(过渡过程除外)

5、最大负载电流不超过额定电流的130%(过度过程除外,并含谐波电流)

6、周围介质无爆炸及易燃危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃

7、安装地点无剧烈震动及颠簸,安装倾斜度不大于5

8、供电电源符合国家标准规定,没有较强的谐波分量

四、产品特点

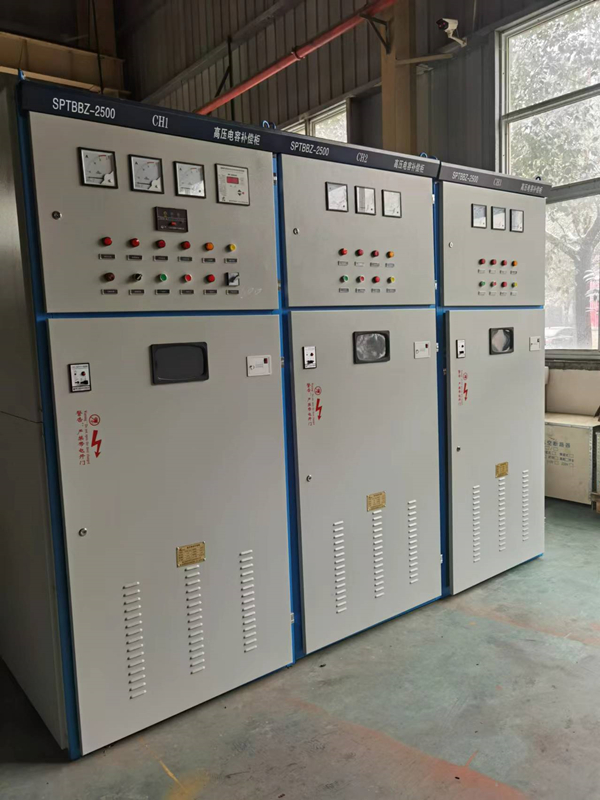

1、本套装置为户内柜式结构，装置内安装有：电力电容器、电流互感器、避雷器、高压带电显示器、高压电抗器和高压喷逐式熔断器等主要元器件组成。

2、为保障人身安全,每面柜面板都贴有注意事项及高压危险等警示语,设置了非常可靠的电气联锁功能,其中每面柜设置了门限开关、电磁琐等安全防护措施。

3、采用高压喷逐式熔断器和中性点不平衡保护作为单台电容器的内部故障保护。

4、采用先进工艺和全膜介质的高压电力电容器，具有内部放电电阻，放电起始电压高、密封性能好、可靠性高、寿命长、损耗小、运行温升低等特点；使电容器脱离电源后5秒中，将电容器的残留电压放到额定电压的10%以下。

5、结构设计合理，使用方便，根据用户要求本装置可采用柜式结构来满足户外安装的要求。
