一、概述
无环流静止式进相器是以高性能微处理器为核心，采用先进的控制技术，专为大中型绕线式异步电机设计开发的新一代就地无功功率补偿装置，节能降耗效果显著，半年左右可收回成本。广泛应用于建材、冶金等行业的球磨机、水泵等设备上。是电容柜的最佳替代产品。

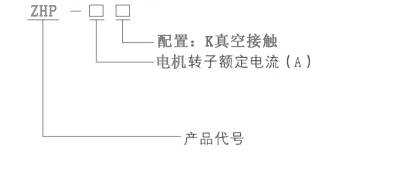

二、型号说明


三、进相器技术特点

1、可使电机功率因数提高到0.95以上，无功率降60%以上；

2、进相器降低电机定子电流10%-20%，节约线损铜损20%－30%；

3、电机温升显著降低，过载能力及效率大大提高，延长电机使用寿命；

4、全数字化设计，能自动进相与退相，故障自动诊断与自动修复。

三、技术参数

产品规格	转子电流（A）	定子电压（KV）	额定功率（KW）
ZHP-400	400	0.4、3、6、10	245
ZHP-500	500	0.4、3、6、10	245-380
ZHP-600	600	0.4、3、6、10	380-630
ZHP-800	800	0.4、3、6、10	630-1250
ZHP-1000	1000	0.4、3、6、10	1250-2000
ZHP-1200	1200	0.4、3、6、10	1600-2500
ZHP-1500	1500	0.4、3、6、10	2500-3500

四、正常工作环境条件

1、环境温度不高于+40℃；

2、进相器安装使用时，使用地点的海拔高度不超过2000M。

3、周围空气相对湿度不大于90%；

4、进相器是户内安装使用，安装时自下垂直面的倾斜度不超过5%

5、进相器应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

五、订货须知

订货时请提供设备型号及下列资料：

1、产品的全型号及负载设备类型、工况及相关参数；

2、进相器设备表面颜色；

3、根据需要，还可另配套提供我司生产的高压开关柜及液阻启动柜；

4、若对进相器有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）。
