一、概述

笼型电机高压液阻软启动柜是专为改善大中型高压（3-12KV）异步电动机及同步电动机的异步起动特性而研制的起动设备。

适用范围

高压液阻软启动柜适用于建材、冶金、化工、矿山等工业领域的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的重载起动设备上。

工作原理

高压液阻软启动柜是在电动机定子回路串入一特制可控液态电阻 , 随着电动机的起动 , 液态电阻的动、定极板之间的距离按预定设置自动改变 , 阻值呈无级平滑减小、电动机端电压均匀提高，从而达到电动机平滑软启动的目的。起动结束后，液态电阻自动切除，电动机投入运行，起动过程具有起动电流小且恒定，转速逐步提高的软启动特性。

二、型号说明

三、技术特点

1、起动电流倍数： 1.6 ∽ 3.5 Ie ；

2、起动时间（ S ）：10 ∽ 120 ，现场可调；

3、起动次数：连续起动3 ∽ 4 （环境温度 25℃）；

4、电液正常工作温度℃ 0 ∽ 70℃；

5、机壳防护等级IP32；

6、对电网无冲击干扰，无谐波污染。

四、技术参数

产品规格	适用电机功率		起动时间（S）	起动温升（℃/次）
产品规格	功率（KW）	额定电压（KV）	起动时间（S）	起动温升（℃/次）
ZYQL-380	280-380	3,6,10	10-20	≤20
ZYQL-630	380-630	3,6,10	20-30	≤20
ZYQL-1000	630-1000	3,6,10	20-40	≤20
ZYQL-1600	1000-1600	3,6,10	20-40	≤20
ZYQL-2000	1600-2000	3,6,10	20-40	≤20
ZYQL-2500	2000-2500	3,6,10	20-60	≤20
ZYQL-3200	2500-3200	3,6,10	20-60	≤20
ZYQL-4500	3200-4500	3,6,10	20-60	≤20
ZYQL-6000	4500-6000	3,6,10	20-60	≤20
ZYQL-10000	6000-10000	3,6,10	20-60	≤20

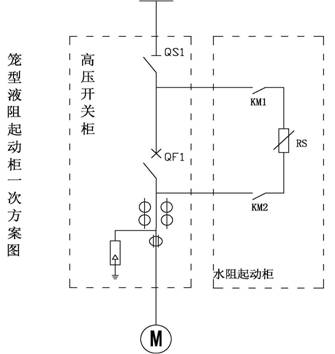

五、一次系统图

六、高压液阻软启动柜正常使用环境条件

1、环境温度上限不超过40℃，下限不低于-5℃；

2、相对温度不超过85%；海拔高度不超过2000M；

3、无剧烈振动及冲击、不允许有导电尘埃及腐蚀性气体，且无火灾及爆炸危险的场合；

4、放置垂直倾斜度：不超过5度；

5、电源采用三相四线380V/220V 20A，且电压波动必须保证在额定电压的±15%范围内。

注：环境温度长期低于0℃时需加装加热器，用户订货时应予说明。

七、订货须知

订货时请提供下列资料：

1、提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

2、高压液阻软启动柜电机拖动负载设备类型、工况及相关参数；

2、高压液阻软启动柜设备表面颜色

3、若对高压液阻软启动柜有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
