高低压开关柜常用电气元件在电气回路中的作用
高低压开关柜常用电气元件在电气回路中的作用

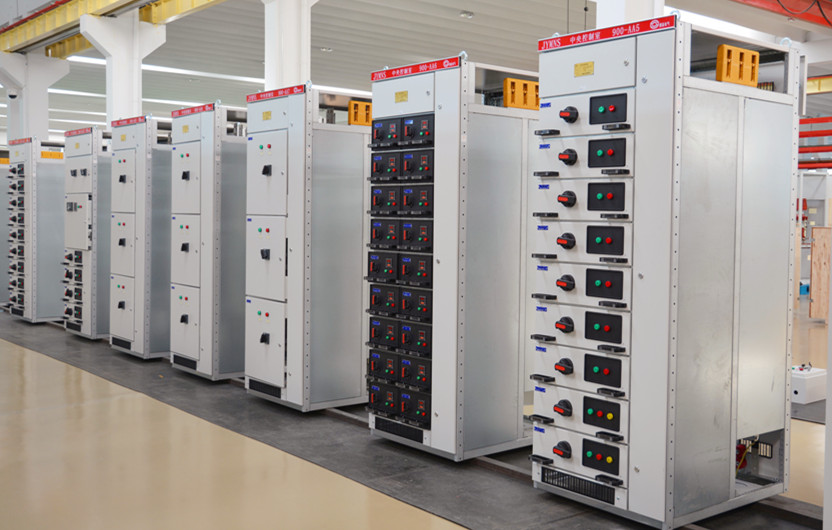

    在我们使用高低压开关柜,高低压配电柜,高低压软启动柜之前,我们需要先了解一下产品的构造,比如断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关可以说是高低压开关柜比较常见的组成元件了,接下来湖北正涵给大家介绍以下这些常用电气元件的原理及应用,了解它们在电气回路中的作用掌握元件平时的运行状况。


    (1)断路器
     低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。
    (2)接触器
     接触器是由电磁机构和触头系统两部分组成,其电磁机构由线圈、动铁心和静铁心组成,接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。
    (3)热继电器
     热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
    (4)中间继电器
     中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大的继电器。其实质是电压继电器,但它的触头较多、动作灵敏。当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。
    (5)指示灯
     指示灯的作用就是指示设备的运行或停止状态,监视控制电器的电源是否正常,利用红灯监控跳闸回路是否正常,用绿灯监控合闸回路是否正常。
    (6)转换开关
    万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。各触头在手柄转到不同档位时的通断状态用黑点表示,有黑点的表示触头闭合,没有黑点的表示表示触头断开。
