     一、进相器概述

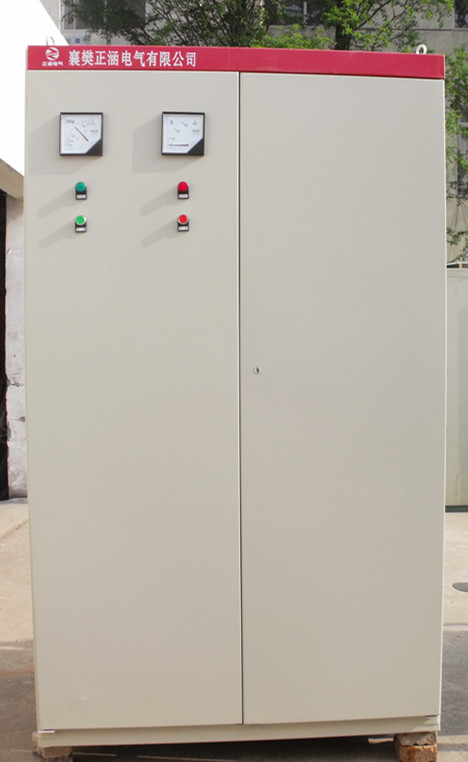

     一般来讲，进相器会被分为两种类型，其中一种是静止式进相器，我们一般称呼它们为LP系列静止式进相器，它主要由四大单元组成，这四个单元分别是进退相机构、晶闸管变频装置、信号采集单元核单片机处理单元及*作控制回路。当电机工作的时候，进退相机构就会发生相互的进相补偿。而信号采集单元将工频电压信号和电机转子的电流信号进行处理，并将处理的结果转换成电信号发送给晶闸管，晶闸管得到信号之后发出触发信号，并检测电机实时的工作情况，同时它还能够根据实际情况进行自我诊断，当进相器完成这样的工作时，进相器就能够在最大程度上避免电机工作发生不必要的电能损耗，提高电机的工作效率，降低电能费用。
     二、进相器原理图
     静止式进相器的工作原理：电动机在运行时，静止式进相器串接在电动机回路中，电动机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号。由可控硅组成的交—交变流器将工频电源变为和转子电流同频率的电源，加在电机转子回路中，改变转子电流和转子电压的相位关系，通过磁场进而改变电动机定子电流和定子电压的相位关系，减小功率因数角，提高电动机功率因数。定子电流下降，降低电动机自身铜损和温升，提高电动机的过载能力，从而改善电动机的运行状况。
简单的说进相器可以把电动机变为”伪同步”或称”亚同步”状态．相当于一台同步电动机．当然不是在同步转速下运行，但有点类似．同步电动机的功率因数比较接近于1，所以比异步电动机节电．电动机由异步电动机变为了同步状态，转速不变，可以看到电动机的电流降低了，因为电流的无功分量减少了。
     三、进相器作用
    进相器是专为大中型绕线式异步电机设计制作的就地无功功率补偿装置。补偿效果优于电容器补偿;可使电机功率提高到0.95以上，无功功率降低60%以上;可降低电机定子电流10%-20%，节约线损铜损20%-30%;电机温升显著降低，过载能力及功率大大提高，延长电机使用寿命。
