变负载进相器的安装与调试步骤
变负载进相器的安装与调试步骤

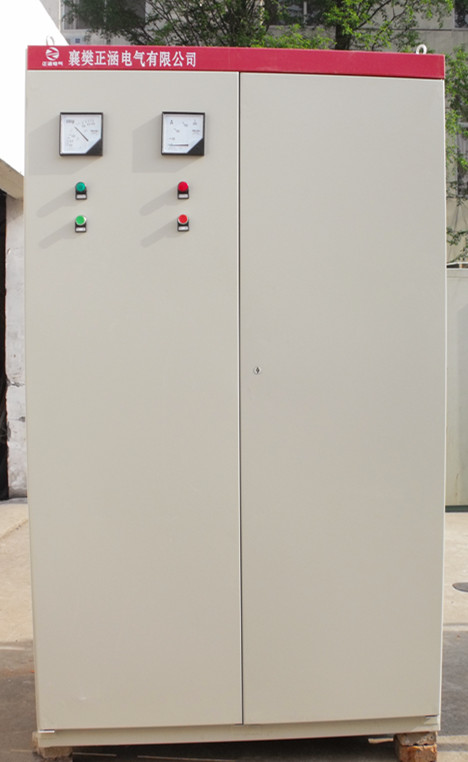

       变负载进相器,是我公司湖北正涵专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置。变负载进相器的安装与调试步骤的详细信息安装调试因LVP系列变负载进相器有些地方需要现场调试,故其安装调试须有我方人员现指导。在我方人员抵达前,用户应做好以下准备工作;


      操作步骤
      (一)开车:
       (1)打开进相器前柜门,合上空气开关(QF1),进相器电源接通,柜体面板上红色指示灯亮(HL1),等待主机起动,关闭柜门。
       (2)主机起动,一直到起动完毕,主机正常运转为止。
       (二)投入进相:
      (1)打开柜门,观察控制单元是否正常。控制单元正常时,各指灯显示如下:
主板(中间一块)。除上面三个指示灯(L1、L2、L3)周期性循环显示外(注意:此指电机在运转时的状态。若电机未转,该三灯为随机状态),其它五个灯一直亮着。
      驱动板(两边两块)。其上各指示灯(12个)均亮,并有轻微闪亮。若有任一灯不符合上述状态,则表明控制单元有故障,应维修好后才可进相。
     (2) 用力按一下“进相”按扭(SB1,绿色按钮),进相器面板上的红灯灭、绿灯亮(HL2),开始进相。进相器上的电流表指针快速下落并稳定,功率因数表指针快速上升并稳定(指针位于“滞后”区域)
      (三)、退相:
      用力按一下“退相”按钮(SB2,红色按钮),红灯亮,绿灯灭,进相器即退出状态。
(强制退相:若按“退相”按扭不能正常退相,说明进相器强电回路出故障,应并断进相器内的QF2,迫使进相器紧急退出进相状态,重点检修“进相”按钮SB1)
      (四)停车:
      进相器退相后,按下主机停车按钮,电机即停车。
