谈谈低压开关柜的分类
谈谈低压开关柜的分类


      开关柜(switch cabinet)是一种电气设备,开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。根据电压等级不同又可分为高压开关柜,中压开关柜和低压开关柜等。而低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业,作为输电、配电及电能转换之用。


    一、低压开关柜分类
     从结构方式上分
    (1)固定式
     能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。这种柜有单列,也有排列。

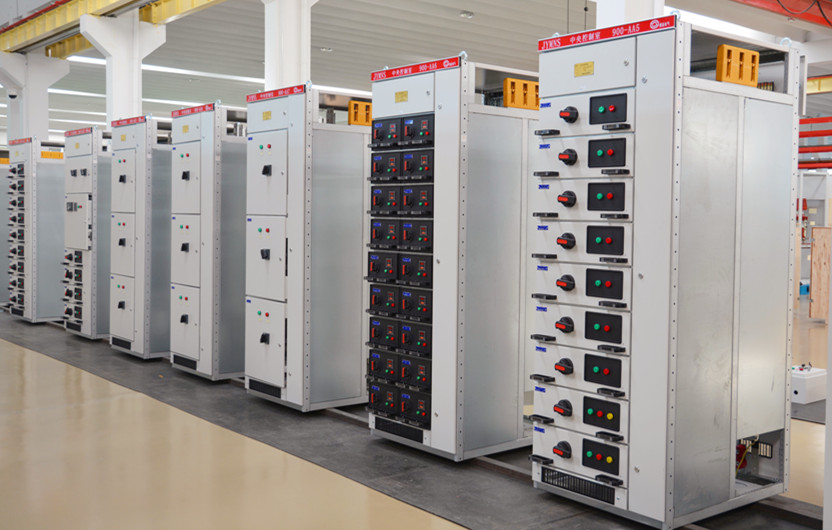

    (2)抽出式
     抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成,可移部分移换时要轻便,移入后定位要可靠,并且相同类型和规格的抽屉能可靠互换,抽出式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求,柜体的精度必须提高,结构的相关部分要有足够的调整量,至于可移装置部分,要既能移换,又要可靠地承装主要元件,所以要有较高的机械强度和较高的精度,其相关部分还要有足够的调整量。
    制造抽屉式低压柜的工艺特点是:
   (1)固定和可移两部分要有统一的参考基准;
   (2)相关部分必须调整到最佳位置,调整时应用专用的标准工装,包括标准柜体和标准抽屉;
   (3)关键尺寸的误差不能超差;
   (4)相同类型和规格的抽屉互换性要可靠
   从连接方式上分
  (1)焊接式
   它的优点是加工方便、坚固可靠;缺点是误差大、易变形、难调整、欠美观,而且工件一般不能预镀。另外,对焊接夹具有一定的要求:
   (2)紧固件连接
    它的优点是适于工件预镀,易变化调节,易美化处理,零部件可标准化设计,并可预生产库存,构架外形尺寸误差小。缺点是不如焊接坚固,要求零部件的精度高,加工成本相对上升。紧固件一般都为标准件,其种类主要有常规的螺钉、螺母和铆钉、拉铆钉,以及预紧而可微调的卡箍螺母和预紧的拉固螺母,还有自攻螺钉等。也有专用紧固螺钉(如国外引进的低压柜大多用专用紧固螺钉)。
     二、低压开关柜的性能特点
    1.设计合理:根据逃口、图产等各种开关电气的特点进行单元化设计,组合成功能单元.
    2.结构通用,组装灵活:C型型材满足各种结构形式.I览护等级及使用环绕条件的要求.
    3.标准模块•可以分别组成保护、操作、转换、控制等标准单元模块结构任意选用组辈革.
    4.安全防护:采用区域之间的隔离以及功能单元进线和出线之闹的相互隔离,有效地加强安余防护性能.
    5.技术参数:主要技术参数处于国际领先水平.
    3.污染等级3级。
