进相器控制板、触发板的维修方法
进相器控制板、触发板的维修方法

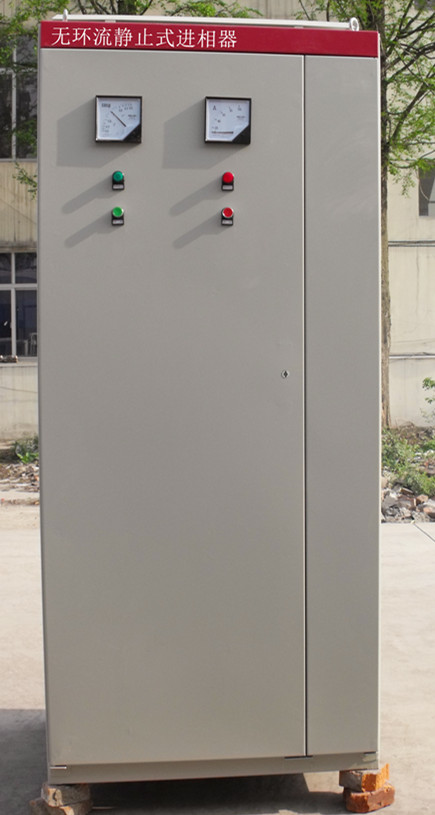

     湖北正涵电气专业从事工业电气化产品十几年,产品质量有保障,本公司的产品深受广大客户的喜爱,但是很多人不太熟悉进相器的相关知识。进相器最核心的部件就是进相机控制板(1块主板+2板触发板),对进相机控制板不是很熟悉的电工来说,如果发现进相机控制板显示不正常时,可能就不知道具体是什么原因导致的故障,在这里就向大家简单阐述一下,便在日后工作中可以用到。


     当进相机控制板上的指示灯不正常,则表明控制单元有故障。用户此时可以根据控制板上指示灯的显示状况来一一排除其故障原因并对其进行分析处理:
进相机主板(主控板)
A、进相机主板(主控板)
①L1、L2、L3不是循环显示,若有某一个指示灯一直不亮或一直亮着。
a、把主板上的四位拨码开关全部拨到“ON”的位置,接通电源,此时显示正常,则需更换IC210;若仍不正常,则需更换IC211。换好后,拨码开关一定要拨回到原来的位置。
b、若进行a步检修更换后仍不正常,则说明电流传感器损坏:
L1——对应TA1
L2——对应TA2
L3——对应TA3
哪一个灯不正常,即更换相对应的传感器。
② L1、L2、L3均不周期性地闪亮,而其它各灯均正常。
a、把主板上的四位拨码开关全部拨到“ON”的位置,接通电源,此时显示正常,则需更换IC210;若仍然不正常,则需更换IC211。
b、若进行a步后仍然不正常,则须更换IC205或IC207。
③ L4、L7、L8有一个不亮,则表明电源有问题,须更换相应的7805、7905或7915。
④ 若L1、L2、L3正常而L6灭,则更换IC207或IC209(4N35)。
进相机驱动板(触发板)
B、进相机驱动板
① 一个板子上有部分灯亮,则说明有一个2004坏,应换。
② 一个板子上全部灯不亮,则须更换555。
C、若三块板上的指示灯均不正常,则首先应把两块驱动板上的555都换掉。
注:① 检修进相机控制板时,最好能把U与105断开。
② 严禁随意带电插拔进相机控制板。因检修而要插、拔进相机控制板时,应在退相后关断进相机内的空气开关QF1(不影响主电机工作),严禁带电操作。而且插入时不得用力过大、过猛,以免损坏插针。
③ 非专业人员,请勿随意检修进相机控制板。
④ 定时用压缩空气吹净机内的积尘。
      以上就是关于进相器控制板、触摸板相关的维修方法,如果您在维修还遇到什么难以解决的问题,欢迎您来电咨询。以上的文章希望能对大家有所帮助,给一个合作的机会,将还您一份满意的服务,欢迎您热线咨询。
