电机软起动器接线图
电机软起动器接线图


    ZYQR水电阻起动柜是湖北正涵电气批量生产,与水泵风机球磨机等大中型负载配套,受市场欢迎的高低压电机软起动器,很多顾客购买了本公司的产品,对于一些接线图、原理图不太了解,本篇文章就对这些做一个简单的介绍。
    ZYQR是为改善大中型同步电机或鼠笼式交流异步电机的起动性能而研制的新型起动器,是通过在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻,在完成起动的过程中,水电阻阻值在设定的时间内自动实现由大到小的无级变化,从而使加在电动机定子上端电压逐步升高,当电动机的转速接近额定转速时,水电阻自动切除,投入全压运行,从而实现电动机的低电流平稳软起动。适用于建材、冶金、化工、水泥、钢铁、煤矿、能源等行业的球磨机、压缩机、风机、轧钢机、破碎机、压榨机、等很多行业,

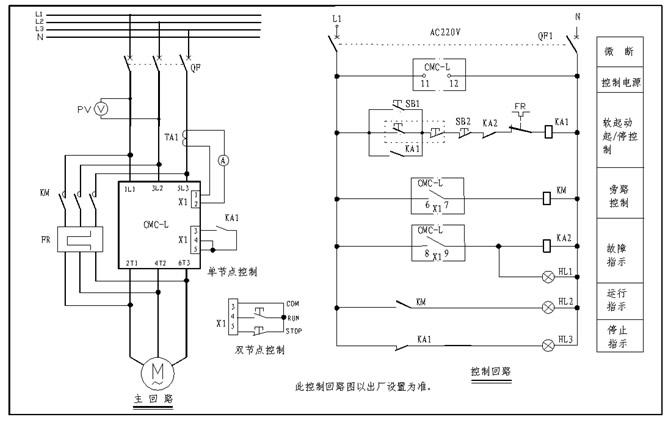

电机软启动器的主接线图
电机软启动器的主接线方法:
   1、在线型:
   所有软启动器的控制器都有电动机过载保护,当软启动器在线运行时软启动器的控制器能对电机进行过载保护,不要加装热过载继电器。由于经过可控硅后的电流谐波电流非常大,所以不能加装电子式热过载继电器,否则热继的误动作使系统不能正常工作。由于可控硅比较昂贵而且更换困难,为了保护可控硅要用快速熔断器防止软启动器下口发生短路烧毁可控硅,图4A是指在经常使用的场所,软起动器的上口不加接触器,图4B是指不经常使用的场所在停车后将软启动器的电源断开。
   2、旁路型:
   旁路运行软启动器,离开旁路接触器是无法运行的,所以在两种主接线方案里都有。对于软启动器上口的接触器的作用和在线运行方式下作用相同在此不再重复。着重说明的是
热继电器,把它安方在旁路接触器的下口,不通过起动电流最好,尤其是电子热继电器,由于经过软启动器后电流谐波很大能干扰电子热继电器误动作而使电机停车。另外因为可控硅的短时工作没必要安装快速熔断器,所以在主结线方案里没有加装快速熔断器。
   3、内置旁路型:
   它的主接线和在线型的大致相同,唯一的优点是因为可控硅的短时工作没必要安装快速熔断器。电动机的过载保护是有软启动器的控制器实现的,它不仅在功能和性能上超过电子热继电器,而且不会因主回路的谐波电流及外界的干扰而误动作。
   以上就是关于电机软起动器的一些实物接线图以及一些原理图,本公司专业从事软起动器十几年,经验丰富,质量有保障,如果您需要本公司的产品,欢迎前来咨询,热线电话13508660044!!!
