高压液阻柜液阻配制方法及故障处理详解
高压液阻柜液阻配制方法及故障处理详解


    湖北正涵电气有限公司在针对球磨机主电机采用液体电阻启动器进行启动,调试人员在使用过程中对液体电阻出现的故障和问题,采取了一些比较有效的措施,并取得了不错了效果。本文就液体电阻启动器使用过程中常见故障及处理方法进行了简单的阐述。

一、 概述

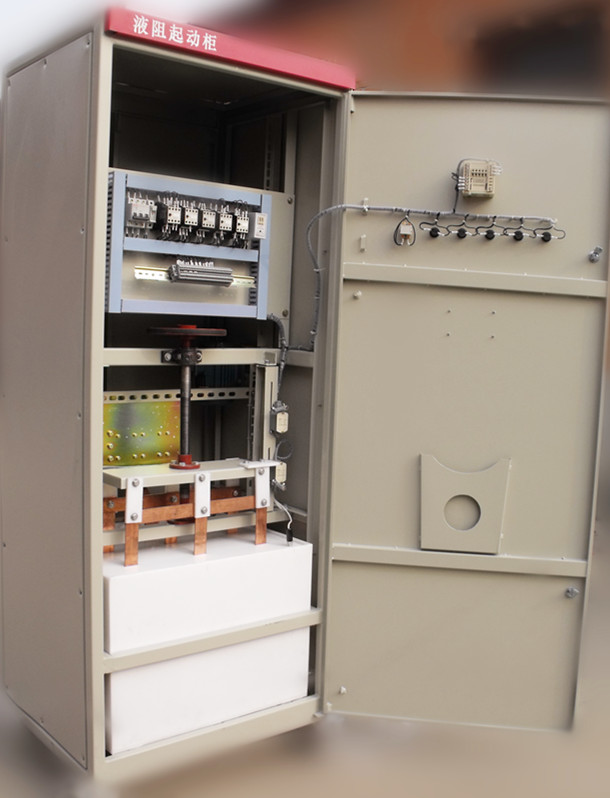

    起动器又称“液体变阻器”(俗称“水电阻”)。是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器。液体电阻起动器的基本原理是通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零,使串入电机转子回路中的电阻值平滑减小,从而实现绕线式大中型电动机的重载平滑起动。
二、液体电阻启动器各部位常见问题及解决方法
1、传动装置:
   液体电阻启动器的传动装置采用限位开关当限位开关不好使时或其它原因,使超限位开关动作,同时切断控制电源,联锁使主电机跳闸,起到保护作用。但限位开关常出现锈蚀、结霜、卡涩、接点接触不良等故障,我公司采用了高频振荡型接近开关代替机械式行程开关,得到了较好的效果。
2、报警系统:
    液体电阻启动器常用的报警装置为普通电铃,一般电铃的连续工作性较差,连续工作几分钟就会烧毁。由于现代企业人员配置少,维护范围大,保证故障报警时,维护人员能及时到达现场处理故障。因此延长电铃的连续工作能力是很有必要的。经过长时间的研究,我们采用将交流电铃与二极管串联,此方法较简单,有效的解决了电铃烧毁问题。也可用具有声光报警功能的专用报警器替换普通电铃,也是不错的方法。
3、温控系统:
    电液正常工作温度:0~65℃;周围环境温度:-5~50℃。当环境温度长期低于0℃时需加装加热器,以防止冬季电阻液上冻,无法起动或冻裂水箱及低温引起的起动性能变差等。为了保证液阻工作空间的温度在正常范围之内,我们采取了在水箱外侧、传动装置及电控板处安装空间加热器。空间加热器可用二极管串联220V、1000W碘钨灯制作。在我厂已广泛应用,效果很好。
4、液体起动电阻控制及配制方法:
4.1、液体起动电阻值R0的估算方法:
各个厂方对起动电阻值提供了不同的计算方法,我厂采用公式1的方法计算,简单方便,更重要的是适合在负荷状态下观察调整。
公示1中,ue-电动机额定工作电压(V);ie-电动机额定电流(A);K-电机直接起动倍数,取5~7;Ks-液体电阻启动倍数,取2.5~3。
4.2、液体电阻的配制:
4.3计算实例:
(1)  已知参数:电动机额定工作电压10KV,额定电流254A,电动机直接启动倍数7倍,液态软启动倍数3倍。
(2)  根据公式1可计算出R=3.7±5%=3.5~3.9Ω
(3)  应用欧姆定律求出测量电路的电流:I=6.3V/3.7Ω=1.7A
(4)  液体电阻的确定认:
① 当电动机所带负载较轻时,R值可取3.5Ω;当电动机所带负载负载较重时,R值可取3.9Ω
② 当所配制的液阻值小于所需值时,应将电液箱内的水抽出1/5或4/5(视阻值而定)再向水箱内注入清水。
③     当所配制的液阻值大于所需值时,应向电液箱内加适量电解液。
三、启动装置的维护
1、每次启动前检查液位是否正常,若液位太低,应在断开高压电的情况下添加清水,在加清水时,应避免水珠溅出,并用干燥、洁净的棉纱将电液箱外表擦干,确保绝缘强度。
2、定期(每季)进行传动机构检测、维护、检修或更换上、下限位开关。
3、定期(每年)检验设备的绝缘情况,确保设备安全。
4、所有检验、检修操作必须在高压断电情况下进行。

   以上就是关于液阻柜相关知识的一些小知识,希望能对大家有所帮助。
