ZGGK可控硅高压固态软起动装置
ZGGK可控硅高压固态软起动装置


1、引言

    高压大功率交流电动机软启动装置是湖北正涵电气有限公司应用先进的电力电子技术、电力拖动技术及数字微处理器技术成果,并采用具有专利技术的高压可控硅串联技术、模块化的光纤传送技术以及完善的保护技术,集国内外同类产品的优点于一体,并根据客户的需求而开发的新一代高科技产品。
  高压大功率交流异步电动机软起动装置可广泛应用于石油化工、电力工业、冶金钢铁、城市建设等行业的各种锅炉鼓风机、引风机、油泵、特种泵、水泵、轧机、卷扬机、球磨机、运输机械类设备等领域的高压大功率交流电动机的起动和停车运行。该装置在电动机起动时,利用先进的可控硅移相调压技术,闭环调节输出到电机的电压和电流从而减小电机起动过程中由于过电流引起的电网波动和机械冲击,使电机平稳起动。

2、软启动装置的特点

2.1、可靠性高

u  采用32ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。

u  半导体器件经严格筛选老化后投入生产。检测手段完善:静态自检、运行中动态检测。

u  采用先进的可控硅串并联和动静态均压技术,控制简单,调节方便,整机应用灵活,运行可靠。

u  强弱电间隔离完善,系统强弱电间采用光纤隔离,避免了强弱电间的相互干扰,增强了系统工作的可靠性。

2.2、功能齐全

u  可选的多种停车方式:自由停车、软停车、制动刹车,软停+制动刹车。软停车功能有效避免了因紧急停车而造成的水锤效应。

u  任意可选的多种软起动功能,包括限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动,电流指数曲线起动、带突跳功能的软起动等。

u  完善的保护功能:包括缺相、运行过流、相电流不平衡、过载、欠载、起动超时、过压、欠压、相序、接地保护等;同时在人机界面上给出详细的故障信息,利于操作人员维护处理。

u  旁路功能:在电动机起动完成后,将切换到旁路状态,降低了整机的功耗,保证系统可靠运行。
在有多台电机且不需要同时起动的场合,可设计为一拖多方案,为用户节省预算和生产成本。

2.3、结构设计合理

u  采用独特的散热片专利设计技术,使可控硅部件得到有效冷却。

u  独特的高压、低压仓室设计,确保高低压完全隔离,绝缘等级高,操作安全。

u  整体设计合理,结构紧凑,体积小,节省空间,便于安装。

2.4、可在线监测电机的运行参数

u  电机额定电流、平均电流、三相电流、输出电压、模拟输出值、起动倒计时时间、刹车倒计时时间。

u  可通过标准的Modbus协议进行软起动装置远程控制及对设备运行状态的远程监测。

3软启动装置的工作原理

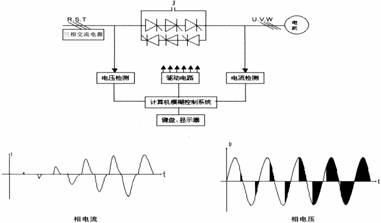

    通过控制可控硅的导通角以实现对交流三相电源进行斩波,控制输出电压的幅值。电机起动过程中,该装置按照设定的起动曲线增加电机的端电压使电机平滑加速。电机达到正常转速后,旁路接触器接通。起动完毕后,软启动装置继续监控电机并提供故障保护在软停车阶段,装置平滑地降低电机的端电压直到电机停机。系统工作原理图如图(1)所示。

(1)

3.1、可控硅的选型

    可控硅是电机软启动装置中的最关键功率器件,整机装置是否工作可靠与正确选择可控硅额定电流、额定电压等有很大的关系。对于6KV10KV的高压电机,由于电压高,所以需要将可控硅反并联后再串起来。6KV每相需要6只可控硅(2只反并联后3组串联)10KV每相需要10只可控硅(2只反并联后5组串联)

    可控硅软启动装置中,采用2个独立可控硅器件反并联组成的交流相控调压,正负半周各对应1个可控硅工作,因此对2个反并联器件参数的一致性要求较高。尽量让正、负半波对称,否则会有直流成分电流流过电机。由于电机绕组为电感性,因此高的直流分量会使得电机定子发热严重,甚至会烧毁电机绕组,从而使电机报废。

3.2、软启动装置主要组成部分

软启动装置可划分为功率回路、触发系统、控制和保护系统、人机界面四个部分。

3.2.1、功率回路

主要由进线接触器、高压可控硅串、并联阀组和旁路接触器组成,其中高压可控硅串、并联阀组是功率变换执行部件,由多只可控硅串并联组成,并辅以RC吸收、均压箝位电路,保证其在高压环境中的可靠性。

3.2.2、触发系统

  可控硅触发电路是系统稳定可靠的关键部分,ZGGK系列触发系统具有以下几个独特的优点:

u   采用中高压侧触发能量耦合获取单元技术,很好地解决了多管串联的同步导通及多个串联可控硅之间及其与控制低压侧之间的隔离强度。

u   可控硅是一种电流控制型的双极型半导体器件,它求门极驱动单元类似于一个电流源能向可控硅的门极提供一个特别陡直的尖峰电流脉冲以保证在任何时刻均能可靠触发可控硅。而我公司采用的强触发脉冲信号使得可控硅导通不受噪声信号的影响,以保证不产生误触发。ZGGK系列触发波形如图(2)所示:

(2)

u   根据输出电流和电压反馈的闭环触发控制方式,使得电机起动平滑、保护完善。

u   触发电路采用光纤进行触发信号的传输、使得高低压做到可靠隔离。

3.2.3人机界面

人机界面由液晶显示器和键盘组成。用以实现用户的参数设置、选择起动方式、显示设备的运行状态等,为用户提供简单易用的人机界面。可选的触摸屏显示界面,使得操作更加灵活、便捷。

4、型号规格



标称电压(KV

标称电流(A

输出功率(KW

尺寸W×H×Dmm

ZGGK-500/6

6

60

≤500

1000×2300×1500

ZGGK-1000/6

6

110

500~1000

1000×2300×1500

ZGGK-2000/6

6

320

1000~2000

1000×2300×1500

ZGGK-5000/6

6

600

2000~5000

1300×2300×1500

ZGGK-8000/6

6

1000

5000~8000

1300×2300×1500

ZGGK-500/10

10

60

≤500

1000×2300×1500

ZGGK-1000/10

10

80

500~1000

1000×2300×1500

ZGGK-1500/10

10

110

1000~1500

1000×2300×1500

ZGGK-2000/10

10

150

1500~2000

1300×2300×1500

ZGGK-3000/10

10

200

2000~3000

1300×2300×1500

ZGGK-5000/10

10

360

3000~5000

1300×2300×1500

ZGGK-8000/10

10

800

5000~8000

1300×2300×1700

ZGGK-10000/10

10

1000

8000~10000

1300×2300×1700

ZGGK-15000/10

10

1500

10000~15000

1300×2300×1700



5、结语

    ZGGK系列高压固态软起动装置做为湖北正涵电气有限公司的新产品,具备优异的控制性能。目前产品已广泛应用于国内外各行业并得到了用户的普遍认可。湖北正涵电气有限公司将会针对客户的实际需要提供专用的高性能产品。
