高低压配电柜的安装过程
高低压配电柜的安装过程

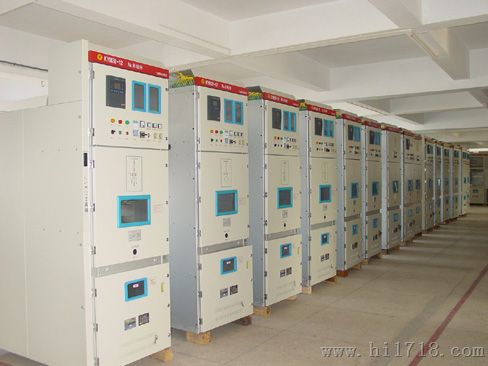

配电柜图片 高压配电柜安装

高低压配电柜的安装过程:
    配电柜的安装工作最好在土建工作已经结束,室内各种装修工作都已完毕后,再开始进行。
    安装时,首先应根据图纸及现场条件确定配电柜的就位次序,一般情况下是以不妨碍其他柜的就位为前提,按照先内后外,先靠墙后人日的原则进行。然后依次将配电柜放到其各自的安装位置上。
配电柜就位后,为使其柜面一致、排列整齐、间隙均匀,必须要对各柜进行调整。调整的方法一般可通过在其下面加垫铁来进行。但在同一处所用的垫铁数量不宜超过3块。调整时,首先应将各柜调整到大致的水平位置,然后再进行精调。当配电柜较少时,可先精确地调整第一台柜,再以第一台柜为标准逐个调整其余各柜。对多个配电柜进行调整时,可首先调整中间的一个柜,再分别向两侧调整其余各柜.对于两行相对排列的配电柜,常有母线桥联络.应该注意两列柜的位置对应。柜的垂直度、水平度、柜面不平度和柜间接缝的偏差等都应符合要求。
    配电柜的调整结束后,即可对其进行固定,固定的方法通常有两种:一种用螺栓固定,另一种用焊接固定。用螺栓固定也有两种形式:一是在基础型钢上开大于螺丝直径的孔,柜以螺栓固定。二是在基础型钥上钻小于固定螺丝直径的孔,然后攻螺丝,最后用螺丝固定。采用焊接固定时,每个柜的焊缝不应少于4处.每处焊缝长约100mm左右。
    为保持柜面美观,焊缝宜放在柜体的内侧。焊接时,应把垫于柜下的垫片也焊在基础型钢上。另外,还必须注意:主控制柜、继电保护柜和自动装置柜等不宜与基础型钢焊死。
    安装于振动场所的配电柜:还应对其采取防展措施,通常情况是在柜下加垫约l Omm左右的弹性垫。成行的配电柜安装好后。应把两头的边屏装上。将端面封闭。如厂家没有供应边屏。可用2mm厚的铁皮自行制作。制作时最好用折边机弯制,这样质量较佳。另外好,对制作好的边屏还应喷以与配电柜相同颜色的漆。
    配电柜安装固定完后,就可进行仪表的检修和柜内设备的调试及二次回路接线。整个安装调试工作都应符合GB5d71- 92规范的要求。
