在风机、水泵负载上由于节能需要，经常用到变频器调速，随着负载的负荷增大，也经常用到高压电机，这就需要用高压变频器，高压变频器旁路柜应该怎么做呢？下面就提供两种高压变频旁路经常用到的方案图。

一拖一手动旁路切换控制方案

切换柜中，共有3个高压隔离开关，为了确保不向变频器输出端反送电，QS2-1与QS2-2采用机械互锁操动机构，实现机械互锁。当QS1、QS2-2闭合，QS2-1断开时，电机变频运行；当QS1、QS2-2断开，QS2-1闭合时，电机工频运行，此时变频器从高压中隔离出来，便于检修、维护和调试。

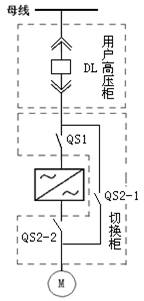

    手动切换柜一次回路图

    切换柜必须与上级高压断路器DL连锁， DL合闸时，绝对不允许操作切换隔离开关与变频输出隔离开关，以防止出现拉弧现象，确保操作人员和设备的安全。

    合闸闭锁：将变频器“合闸允许”信号串联于用户高压送电柜的合闸回路上。在变频器故障或不就绪时，不允许用户闭合现场高压。切换为工频时（KM4手动吸合）此信号闭合。

    故障分闸：将变频器“高压分断”信号与切换柜“变频投入”信号串联后，并联于高压开关分闸回路。在变频投入状态下，当变频器出现故障时，分断变频器高压输入；工频投入状态下，变频器故障分闸无效。

    保护：保持原有对电机的保护及其整定值不变。

一拖一自动旁路切换控制方案

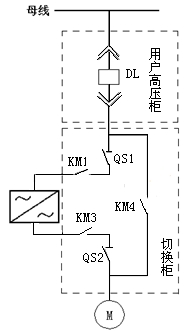

                           自动切换柜一次回路图

变频/工频自动切换:

切换柜在变频器进、出线端增加了两个隔离刀闸，以便在变频器退出而电机运行于工频时，能安全地进行变频器的故障处理或维护工作。

切换柜主回路主要配置：三个真空接触器（KM1、KM3、KM4）和两个刀闸隔离开关QS1、QS2。KM3与KM4实现电气互锁，当KM1、KM3闭合，KM4断开时，电机变频运行；当KM1、KM3断开，KM4闭合时，电机工频运行。另外，KM1闭合时，QS1、QS2操作手柄被锁死，不能操作。

电机工频运行时，若需对变频器进行故障处理或维护，切记在KM1、KM3分闸状态下，将隔离刀闸QS1和QS2断开。

合闸闭锁：将变频器“合闸允许”信号串联于用户高压送电柜的合闸回路上。在变频器故障或不就绪时，不允许用户闭合现场高压。切换为工频时（KM4手动吸合）此信号闭合。

故障分闸：将变频器“高压分断”信号与切换柜“变频投入”信号串联后，并联于高压开关分闸回路。在变频投入状态下，当变频器出现故障时，分断变频器高压输入；工频投入状态下，变频器故障分闸无效。

工频投切：将变频器“工频投切”信号直接引至控制柜外控端子。变频运行状态下，若变频器出现故障或者需要将电机从变频投入到工频状态运行（按下“工频投切”按钮），且此时切换转换方式为自动，系统将首先分断变频器高压输入、输出开关KM1和KM3，经过一定延时后，工频切换开关KM4自动合闸，电机投入电网工频运行。

保护：保持原有对电机的保护及其整定值不变。
