自耦变压器原理图_自耦变压器
自耦变压器原理图_自耦变压器


    自耦变压器是输出和输入共用一组线圈的特殊变压器升压和降压用不同的抽头来实现比共用线圈少的部分抽头电压就降低比共用线圈多的部分抽头电压就升高其实原理和普通变压器一样的,只不过他的原线圈就是它的副线圈,一般的变压器是左边一个原线圈通过电磁感应,使右边的副线圈产生电压,自耦变压器是自己影响自己。

    自耦变压器是只有一个绕组的变压器,当作为降压变压器使用时,从绕组中抽出一部分线匝作为二次绕组;当作为升压变压器使用时,外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组,其余部分称为串联绕组,同容量的自藕变压器与普通变压器相比,不但尺寸小,而且效率高,并且变压器容量越大,电压越高.这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大,自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.

     由电磁感应的原理可知,变压器并不一定要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1,当变压器原绕组W1接入交流电源U1,变压器原绕组每匝的电压降相同,电压平均分配在变压器原绕组1,2 ,变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.U1不变的情况下,变更W1W2的比例,就可以得到不同的U2.这种原,副绕组直接串联,自行偶合的变压器就叫自藕变压器,又叫单圈变压器.

     普通变压器的原副绕组是互相绝缘的,它们之间只用磁的联系而没有电的联系,依线圈组数的不同,这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知,并不一定要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1,当原绕组W1接入交流电源U1,原绕组每匝的电压降相同,电压平均分配在原绕组1,2之间,副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.U1不变的情况下,变更W1W2的比例,就可以得到不同的U2.这种原,副绕组直接串联,自行偶合的变压器称为自耦变压器,又叫单圈变压器.

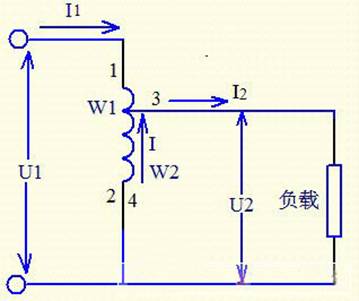

图一

 图二

    自耦变压器中的电压,电流和匝数之间的关系和一般变压器相同,:U1/U2=W1/W2=I2/I1=K

    自耦变压器最大特点是,副绕组是原绕组的一部分(如图1 的自耦降压变压器),或原绕组是副绕组的一部分(如图2所示的自耦升压变压器).

    自藕变压器原副绕组的电流方向和普通变压器一样是相反的.

在忽略变压器的激磁电流和损耗的情况下,可得出如下关系式

降压:I2=I1+I,I=I2-I1

升压:I2=I1-I,I=I1-I2

P1=U1I1,P2=U2I2

式中:

I1是原绕组电流,I2是副绕组电流

U1是原绕组电压,U2是副绕组电压

P1是原绕组功率,P2是副绕组功率
