进相器维修_进相机故障检修办法：对于电工人员来说，在进相器使用中会遇到各种各样的问题，在这里向大家介绍一下进相器常见故障及检修方法以供参考。

进相器维修注意事项：
进相器的检修，必须由技术人员进行，严禁操作工随意处置。
进相器故障的查找顺序为：先查弱电、后查强电。即先检查制单元（控制板）是否正常，控制单元正常后，再查强电控制回路的故障。
因检修而要插、拔控制板时，应在退相后关断进相器内的空气开关QF1（不影响主电机工作），严禁带电操作。而且插入时不得用力过大、过猛，以免损坏插针。
任何和进相器有关的线路改动（如转子主回路相序、电源相序等），都必须重新调试。
用户若遇到无法解决的故障，请及时与湖北襄阳正涵电气公司联系。我公司随时为您提供技术支持。
（一）弱电故障的检修
从保护知识产权的角度考虑，我公司不为用户提供弱电部分（控制板）的线路图，但用户根据控制板上指示灯的状况，即可排除基本的故障。
控制板上各指示灯所代表的意义如下：
（1）主板（中间一块）的指示灯（从上往下数）
▲　L1、L2、L3，电机转子三相电流指示
▲　L4，+5V电源指示
▲　L5，热故障指示
▲　L6，缺相及自动故障保护指示
▲　L7，+15V电源指示
▲　L8，-15V电源指示
（2）驱动板（两边两块）
     分别代表12个可控硅的触发信号
在正常的情况下，各指示灯显示状态如下：
▲　主板。除上面三个指示灯（L1、L2、L3）周期性循环显示外（注意：此指电机在运转时的状态。若电机未转，该三灯为随机状态），其它五个灯一直亮着。
▲　驱动板。其上各指示灯（12个）均亮并有轻微闪亮。
若有任一灯显示不符合上述状态，则应先确认电机是否正常运转，控制板是否插接好，然后接下述介绍的方法进行维修。
电机运行时，合上供电电源，观察三块控制板上指示灯状况，如任何一灯不符合正常状况，则属弱电故障。
1、 三块板均不正常；
a、三块板上均有部分灯不亮，则：
（1） 更换主板上的IC210；
（2） 如仍不行，则更换2004。
b、三块板上只有个别灯亮，则：
（1） 检查控制板是否插好，稍微用力推紧；
（2） 如仍不行，更换两块驱动板上的555芯片。
C、三块板上灯全不亮，则：
（1） 确认电机是否起动完毕，星点接触器是否短接；
（2） 检查三块控制板是否插好；
（3） 起动器星点接触器是否吸合，常开辅助接点（进相器端子排上为W，111）是否接通。
2、主控板故障（中间一块）
首先观察L1-L3是否正常循环闪亮，L4-L8是否常亮。
A、 L1-L3三灯中有的循环亮，有的不循环，而其他各灯均亮，则更换芯片IC211：
（1） 如L6不亮，其他各灯亮，则检查：电机转子是否开路，电机是否在带负载运行；
（2） 更换芯片IC210；
（3） 如仍是同一个灯不亮，则可能是主控板有故障或是相应电流传感器TA有故障。
B、 L1-L3全都不循环：
（1） 如L4-L8均亮，则更换IC211；
（2） 如L6不亮，其余各灯均亮，则观察电机是否正在带负载运行（不含起动状态），如一切正常则更换芯片IC210、IC205、IC207。
C、 主板上L6不亮，其他各灯正常：
（1） 更换主板芯片IC207；
（2） 更换主板芯片IC209；
（3） 检查主板上四位拔码开关是否找在运行状态（见前页）。
        D、主板上L4不亮，其余各灯正常，则检查：
（1） TM输出铜排温度是否高于75℃，如高于则检查：
     Ⅰ、轴流风机是否正常；
Ⅱ、可控硅是否击空（检修见前页）；
（2） 如低于75℃，则检查温度开关是否开路（断开QF1时，测各个温度开关的两个管脚是否接通）。
3、主控板正常，驱动板不正常：
a、一块驱动板上部分灯不亮，则更换该板上相应的芯片2004；
b、一块驱动板上灯全不亮，则更换该板上芯片555；
c、两块驱动板上灯全亮，个别灯没有快速闪亮或灯非常微弱，则抽出该板，检查插钍有无异常，有无烧焦现象，如无则重新插好，如仍有个别灯不闪，则驱动板坏。
（二）、强电故障检修
注：（1）进相器如出现故障，请首先确认该设备所用控制电源所配主电机转子相序没胡被改动过。
（2）当设备出现故障，请在主电机正常运行状态下，观察、控制板指示灯是否正常，如正常，请按强电检修步骤检查。
1、电机不能启动
a、确认QF空气开关是否合上（应合上），电源是否正常；
b、检查KM1是否吸合正常；
c、检查KM1辅助触点121、123是否闭合且接触正常；
d、检查起动设备及其它设备起动联锁。
2、按下进相按钮能进相，释放进相按钮立即退相。
a、检查保险FU是否完好；
b、检查KM3线包是否完好，能否正常吸合，应无短暂断路，触头号应无烧蚀、烧伤；
c、检查KMM是否完好，能否正常吸合，有无短路、断路，辅助触头是否完好，有无烧蚀；
d、检查KM2接触器是否能正常吸合，有无抖动现象（可单独用380V交流电压试验，但须注意线包是否有短路情况）辅助触头是否有烧蚀及粘结现象；KA常闭接点是否粘连没有吸合；KM1常闭点是否没有闭合。
3、进相后主电机停机
a、确认电源相序（或转子相序）没有更改过，如更改过请重更改相序；
b、确认电源电压正常（包括主电机定子电源和控制电源）；
c、停主电机后，关断一次柜主电源（即高压隔离开关或低压空气开关刀开关）；
d、关断进相器内空气开关QF1，将主控板拨码开关打到试验状态，见21页，再合上空气开关QF1；
e、拆掉端子排上去往一次开关柜的停机联锁线（207、208、209或210），检查KM2或KM3上辅助触头是滞有污蚀、粘结现象；
f、短接端子排上W1，111两根线；
g、按下进相按钮，观察KM2接触器是否有抖动，测量任一对常开是否有闭合现象，或任一对常闭是否有断开现象，如有则属触点接触不良；
h、如KM2有抖动发响或吸合不住现象，请将线圈拆除，更换线包内部分压电容器。
4、进相后电流大幅度摆动
a、确认控制电源相序是否被改动，如改动过请重新更改相序；
b、退相后确认电机电源是否有规律大幅度摆动，如是则属负载影响，如不摆请按以下步骤检查；
c、检查（确认）控制板后部连接线有否接错和脱焊、虚焊、漏焊；
d、检查KM2是否吸合良好，应无发响现象，否则检修线圈；
e、检查轴流风机是否运行正常，如不转请检查KM3、FU是否正常，零线是否接通；
f、进相状态下观察主控板（中间一块），上面三个指示灯（L1、L2、L3）是否有规律的循环闪亮，如有不正常闪亮，请参照弱电检修中的相关部分检查；
g、关断QF1空开，用万用表200KΩ挡测可控硅阴阳极电阻是否正常，合上QF1，测可控硅触发电压是否正常，如不正常请更换相应可控硅。
（附）可控硅检测方法：
从装可控硅的风道内引出并用M4的螺丝固定在绝缘板上的可控硅的触发极，而接有触发线的那个散热器端子为可控硅的阴极。判断可控硅好坏的简易办法是测其各极间的电阻，好的可控硅各极电阻如下：
触发极与阴极——几十欧姆；
触发极与阳极——几十千欧；
阴极与阳极——几十千欧。
不满足上述情况，即可判定可控硅坏。
  更换可控硅后，务必压紧散热器，否则易产生过热而烧坏可控硅。

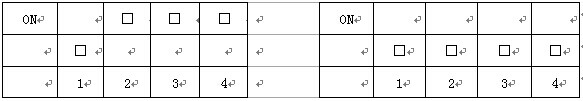

（附）主板拨码开关状态：


                试验状态                                               运行状态
