水阻，顾名思义，即水电阻由于电动机直接起动时，起动电流会达到电机额定电流的7~8倍，一般上一级变压器的容量都承受不了，特别是大功率的电机，必须加装起动设备，否则会造成变压器局部下跳闸。
早先的起动设备，主要有：电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量，改变串入电机的电阻，由于切换电阻属于有级调速，所以切换瞬间冲击较大。频敏起动据说是谐波成分比较大。
随着技术的逐步进步，后期发展的水阻柜起动，由于属于无级调节，所以起动过程较平滑，切换无冲击电流等等优点。

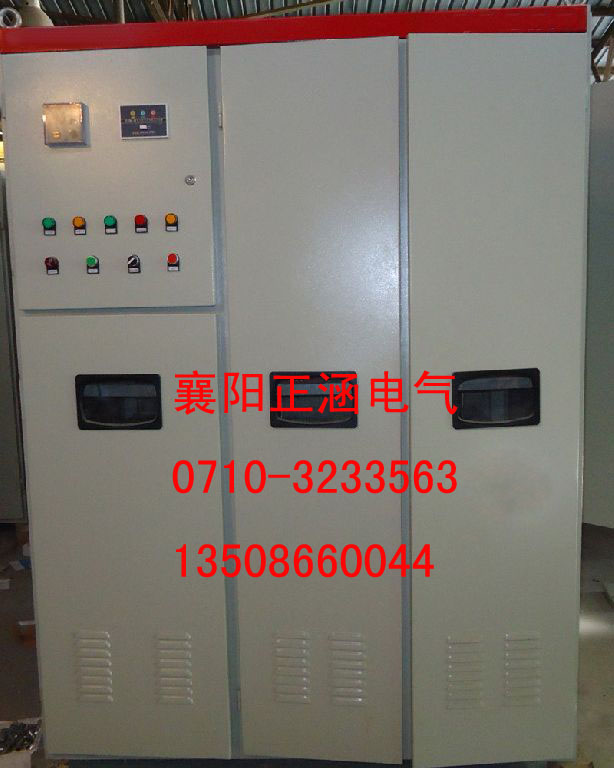

水阻柜由襄阳正涵电气有限公司提供，是正涵电气公司的一种主流产品，拥有十几年的生产及销售经验，技术和质量堪称一流，该水阻柜自上市后先获得了新型专利产品证书，后有被评为国家重点新产品。按电机的类型，主要分绕线式电机水阻柜和鼠笼型电机水阻柜两种；现主要向大家介绍鼠笼型电机水阻柜，按电机电压等级，又可分为高压鼠笼型电机水阻柜和低压鼠笼型电机水阻柜。

鼠笼型电机水阻柜工作原理

鼠笼型电机水阻柜是专为改善大中型高压异步电动机及同步电动机的异步起动特性而研制的起动设备。它是在电动机定子回路串入一特制可控液态电阻，随着电动机的起动，液态电阻的动、定极板之间的距离按预定设置自动改变，阻值呈无级平滑减小、电动机端电压均匀提高，从而达到电动机平滑软起动的目的。起动结束后，液态电阻自动切除，电动机投入运行，起动过程具有起动电流小且恒定，转速逐步提高的软起动特性。

鼠笼型电机水阻柜运行原理
若以温度改变阻值：
待厂家调试完后，每个极板都浸泡在水中，水中加入了根据计算的电解粉。起动时，通电后，则水阻内，温度逐渐升高，电解液分子活动加剧，极板之间的电阻值逐步减小，电机端的电压逐步由低到高，根据调整的时间，起动完毕后，短接接触器短接，起动完成，水阻被甩开。此种原理的水阻，电机进行连续重起时，由于每次重起时，水温不一致，因此其启动特性会有差异。在启动时间间隔较长的情况下，其启动特性基本可保持一致。 若以极板升降改变阻值：
待厂家调试完后，每个极板都浸泡在水中，水中加入了根据计算的电解粉。起动前，上极板在最上面，起动时，上极板在升降电机的带动下，逐步下移，（有的设置是下移几秒，停几秒，继续下移，重复）则两极板之间的距离减小，相应的两极板之间的电阻值减小，则电机端的电压逐步由低到高，当上极板移动到最下限位时，短接接触器短接。与此同时，上极板开始往上回升，升到最上限位时，起动完成。此运力的水阻，电机连续启动时，启动特性差别不会很大，但是伺服电机等部件造成水阻为维护量略上升。
水电阻目前已经做到10MW以上，所以在我们目前所涉及的功率范围以上两种与变频配合使用，问题都不大。

水阻柜的主要厂家及内部结构组成
全国的大半水阻柜是在湖北襄樊生产，其中主要以湖北正涵电气，追日电气等规模比较大。由于无技术门槛，所以现各地都能仿制生产，但规模大部分较小。 若以温度改变阻值，其柜内部主要包括： 1、旁路柜：主要是起动完毕后，将水阻柜短接。
按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。
根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。

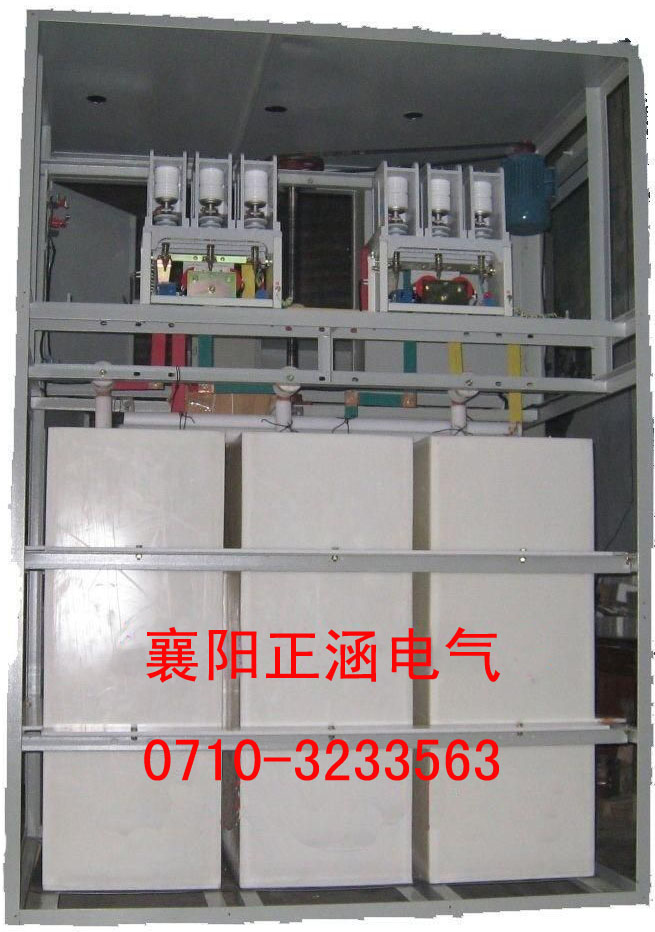

2、水阻柜主体：主要包括3个独立的水箱，水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，分别引出进出一次线。
主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10米*2米*4米。
若以极板升降改变阻值，其柜内部主要包括：水箱（三相分开），一套极板，极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）PLC等。

鼠笼型电机水阻柜的一次线路主要由隔离开关、真空断路器、真空接触器、电流互感器、可调液体电阻等部分构成。
根据电机定子绕组接法（角形接法、星形接法）、星点可否打开等条件，主要有不同选型方案。
鼠笼型电机水阻柜的二次控制线路主要有继电器和可编程控制器两种控制方式，根据用户要求选型。

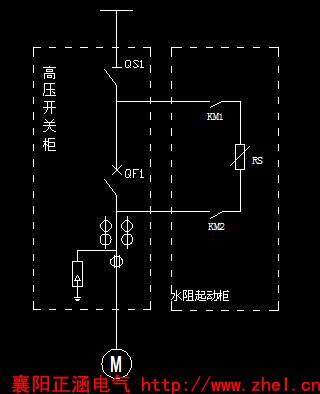

鼠笼型水阻柜原理图（一次系统方案图|一次接线图）见下：
