一、概述

ZDGQ低压固态软起器是为380KW以下低压笼型电机设计的一种新型软起动器，它采用先进的可控硅控制技术，能根据电机功率及负载状况，将电机的起动电流控制在第一设定值上，进而实现电机恒流软起动。该装置兼容了现有起动设备的基本功能，具有性能可靠、使用简单、易于维护、自动识别相序等特点。

适用于建材、冶金、矿山、石油、水利水电、轻工、市政工程、机械等行业380KW以下低压笼型三相交流异步电动机的降压起动和节能控制。

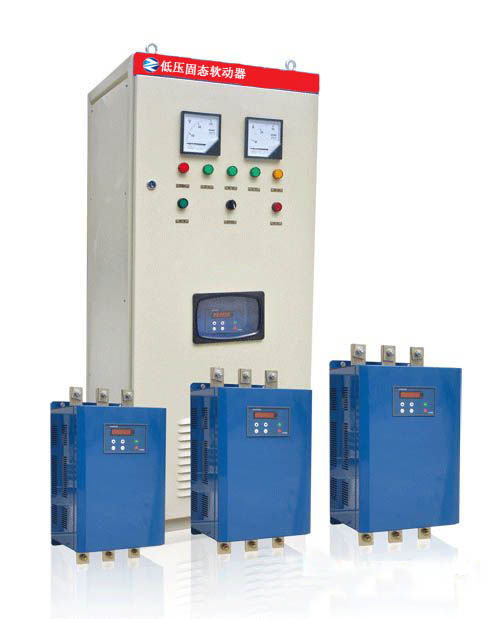

低压固态软起动器
ZDGQ系列低压电机固态软起动器是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时输入功率，实现自动跟踪电机负载变化、自动调节输入功率的功能，达到完成电机的软起动和经济运行的目的。

二、型号说明

三、技术特点
1、起动电流小，起动过程平滑，起动速度快；
2、可频繁连续起动，并可分别起动多台电机；
3、具备恒流式和可编程斜坡式两种起动方式，起动参数可根据负载类型任意调整；
4、全数字自动控制，界面友好，占地面积小，操作方便。
5、具有可靠的过流、过载、过热、电源缺相、输出缺相等保护功能，使得电机的起动和运行更可靠更安全。
6、具有故障自我诊断功能，并显示故障来源；
7、具有自由停车、软停车两种停车方式，软停车特性可满足不同场合下机械需求，并且软停车时间可调节。

四、正常使用环境条件

环境温度：最高温度+50℃，最低温度-25℃；

空气相对湿度：≤90%

海拔高度：≤ 2000m

地面倾斜度：不大于8度

电源电压： AC 380V/660V ±10%  50HZ（三相四线制）；

五、订货须知

订货时请提供下列资料：

1、提供电机全型号、额定功率、额定电压、定子电流等电机参数；

2、负载设备类型、工况及相关参数；

3、设备表面颜色；

4、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）。
