一、概述

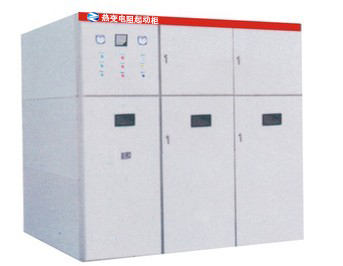

ZYQL2热变电阻起动装置是一种新型的高压大功率电动机的软起动装置，其主要技术特性是电阻器由具有负温度系数的电阻材料及其它成分制成。此装置串联于电动机定子回路中，当电动机起动时电阻体通过电流，电阻体温度升高而电阻值随之减小，使电动机定子端电压逐步升高，起动转矩逐步增加，从而实现电动机的安全、平稳起动。

热变电阻装置的起动电阻值可以根据电动机的参数和起动转矩的要求方便地配制，以获得理想的起动参数，即理想的起动电流、起动时间和起动转矩。

使用该起动柜的电机具有起动电流小且恒定、转矩逐步增加的软起动特性，起动性能优于频敏电阻起动、电抗器起动等传统起动方式，技术领先。

适用范围

该起动器适用于额定电压等级为3KV-10KV，功率范围从200KW-15000KW甚至更大容量的大中型鼠笼交流异步电动机（或异步起动的高压同步电机）的起动，作串电阻降压起动之用。广泛用于水泥、化工、钢铁，矿山、风机、水泵等行业机械设备上。

二、型号说明

三、技术特点

1、恒电流、软起动（起动电流为电机额定电流的 2.5-3.5 倍，降低了电机起动发热，有效地延长电机使用寿命）

2、确保一次起动成功，不受电网电压波动和负载的影响；

3、起动平稳，对机械设备无冲击；

4、对电网影响很小，起动时间电网压降在 10% 以内；

5、结构简单，维护方便。

四、技术参数

五、正常工作环境条件

1、周围空气温度上限不超过 40 ℃，下限不低于 0 ℃；

2、相对温度不超过 90% ；

3、海拔高度不超过 2000 米；

4、设备应安装在无显著摇动和冲击振动且垂直倾斜度不超过 5 度的场合；

5、安装地点无火灾，爆炸危险、化学腐蚀及剧烈震动。

六、订货须知

订货时请提供设备型号及下列资料：

1、所配电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否打开；

2、产品的全型号及负载设备类型、工况；

3、设备表面颜色

4、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
