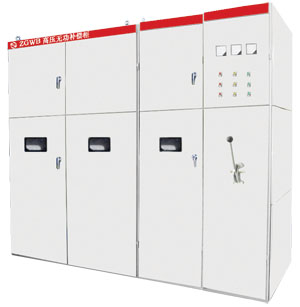

高压无功补偿柜
高压无功补偿柜


一、概述

ZGWB系列高压无功功率补偿装置主要用于三相交流3KV  6KV  10KV  大功率高压电动机等感性负载的无功率就地补偿和配电系统集中补偿,有效提高功率因数,降低线路损耗,节省能源,稳定电压,改善电网质量。其应用范围极为广泛,适用于冶金、矿山、建材、石化、机械、市政、电力等行业上。

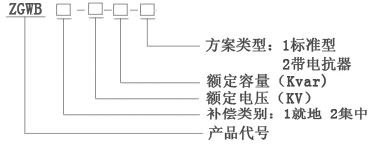

二、型号说明

三、技术特点

1、采用国外或国内优质高压补偿电容器,对3-10kV感性负载用电设备直接进行无功就地补偿,有效地提高电动机功率因数(可提高到0.95以上,)节能效果明显;

2、降低用户无功损耗,改善电压质量,降低线损;

3、提高变压器负载率和电压设备的效率;

4、采用了先进工艺生产的真空电镀膜金属化聚丙薄膜并联电容器,它体积小、容量大、重量轻;

5、采用高压喷逐式熔断器用为短路保护,确保设备安全运行;采用开口三角形和过流、过载保护,设备运行安全可靠;

6、装置脱离电网后,可在5分钟将残留电压降至50V以下;

7、  集中补偿型与主机并联运行,同步自动投入和切除,无操作部件,使用安全,维护方便。

三、技术规格参数

产品规格  额定容量(Kvar)  每组容量(Kvar) 电容器数量 投切组数
ZGWB-300 300 100 3 3
ZGWB-600 600 200 3 3
ZGWB-900 900 300 3 3
ZGWB-1000 1000 334 3 3
ZGWB-1200 1200 400 3 3
ZGWB-1500 1500 500 3 3

四、正常工作环境条件

1、环境温度:-40°C~+50°C;

2、空气相对温度:不超过90%;

3、海拔高度:不超过2000m(海拔2000m以上的可根据具体工况特殊设计);

4、最高工作电压:不应超过额定电压的110% (过渡过程除外);

5、最大工作电流:不应超过额定电流的1.3倍(过渡过程除外);

五、订货须知

1、提供补偿装置的型号、电压等级、容量以及负载设备的其它相关参数;

2、补偿装置进出线方式;

3、设备表面颜色

4、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
