XGN2-12型高压开关柜
XGN2-12型高压开关柜


一、概述

XGN212型交流高压金属封闭开关设备适用于三相交流50HZ,额定电压12KV的户内高压配电装置。广泛应用于工业及民用电缆环网及供电终端,作为接收和分配电能之用,结构简单、操作灵活、安装方便、联锁可靠等特点。

XGN2-12(Z)箱型固定式交流金属封闭开关柜,按国家标准GB3906 335kV交流金属封闭开关设备》设计,符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准,满足 DL402DL404标准,达到五防闭锁要求

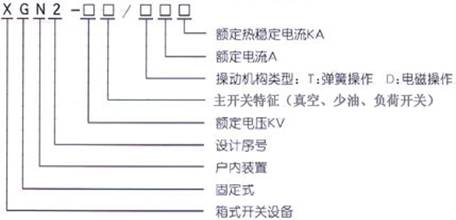

二、型号说明

三、技术特点

1、内置真空断路器,采用真空灭弧室、免维护、寿命长、操作次数可达到10000次;也可根据用户要求内置负荷开关或熔断器;

2、采用先进科学的轻型设计、体积小;

3、配带智能控制器,可设置过流速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能,并且可实时上传各种数据。

四、技术参数

序号

参数名称

单位

数值

1

额定电压

KV

3.6

7.2

12

2

额定频率

Hz

50

3

额定电流

A

630

1000

1250 2000

2500 3150

4

额定短路开断电流

kA

  16

20

31.5

40

5

    额定短路关合电流(峰值)

kA

40

50

80

100

6

  额定动稳定电流(峰值)

kA

40

50

80

100

7

额定热稳定电流

kA

  16

20

31.5

40

8

额定绝缘水平

1min工频耐压

KV

24

32

42

9

雷电冲击电压

KV

40

60

75

10

外形尺寸(宽**高)

mm

1100*1200*2650

五、操作简介

1、停电操作

分断断路器――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内,从上往下拉,拉到下隔离分断位置――取出操作棒,再插入闭锁机构上的上隔离操作孔内,从上往下拉,拉到上隔离分闸位置,再将操作手柄插入闭锁机构的接地开关操作孔内,从下往上推,使接地开关合闸――将闭锁机构上的小手柄扳到检修位置――打开前门――取出后门程序锁钥匙,打开后门――停电操作完毕。

2、送电操作

将后门关好锁定,取出钥匙并放入前门内――关闭前门,将闭锁机构上的小手柄扳到"分断闭锁"位置,自动锁定了前门――将操作棒插入闭锁机构上的接地开关操作孔内,从上往下拉,使接地开关分闸――取出操作棒,插入闭锁机构上的上隔离孔内,从下往上推,推到上隔离闭合位置――取出操作棒插入闭锁机构上的下隔离操作孔内,从下往上推,推倒下隔离闭合位置――将手柄扳到"工作"位置,这时可将断路器合闸。

六、正常使用环境条件

1、户内、环境温度:上限+40   下限-10

2、相对湿度:日平均值不大于95%,月平均值不大于90%

3、海拔高度:不超过1000M

4、地震烈度:不超过8

5、设备应安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

七、订货须知

订货时请提供设备型号及下列资料:

1、产品的全型号及负载设备类型、工况及相关参数;

2、设备表面颜色

3、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
