开关柜的工作原理
开关柜的工作原理

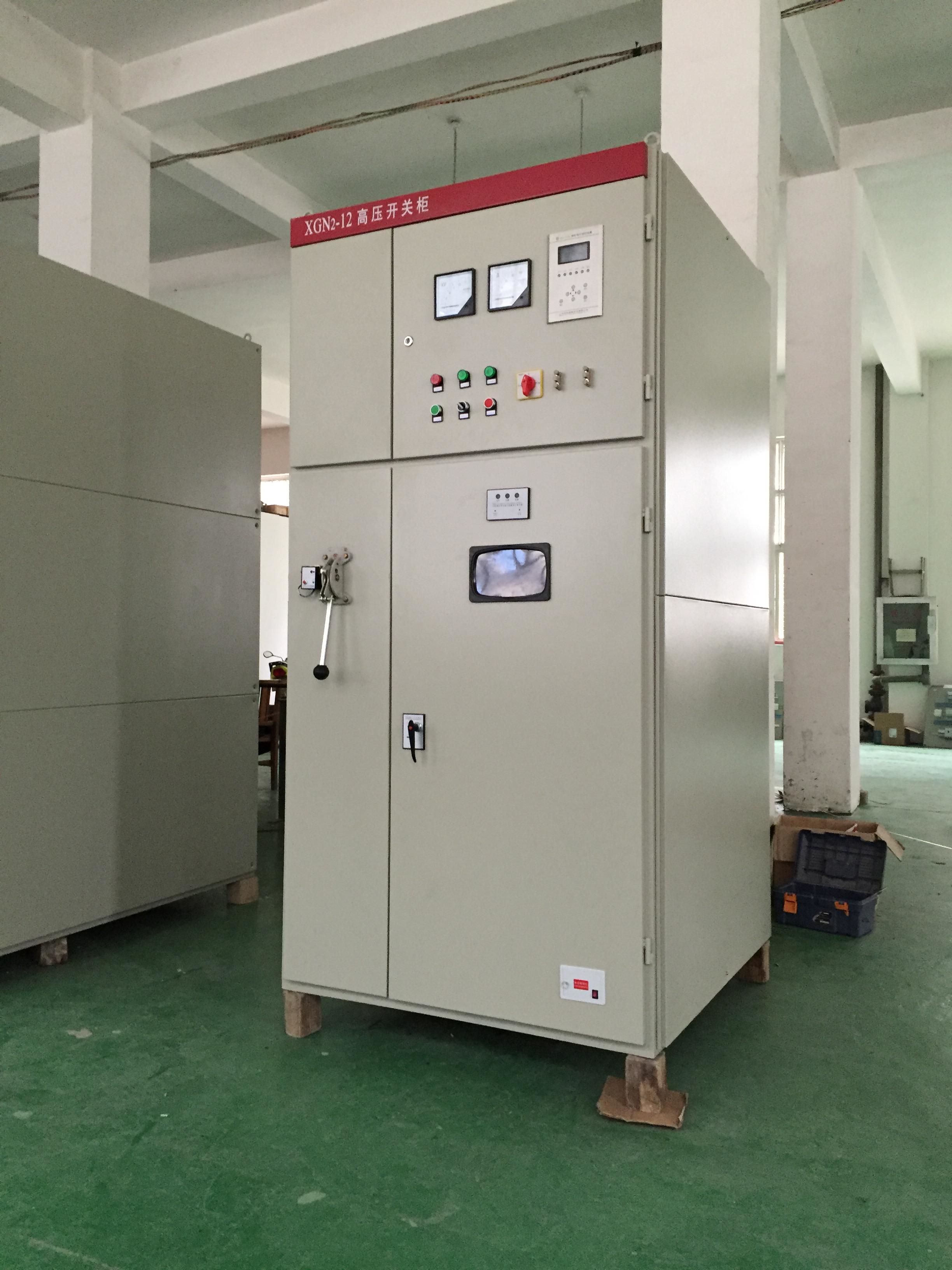

什么是高压开关柜:
  高压配电柜又可称为高压开关柜,是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6KV-550KV的电器产品主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的只要组成部分,在整个电力工业中战友非常重要的地位。


工作原理:
  一般高压配电柜的组成分为:高压进线/PT计量柜/避雷柜/母联柜/变压器柜/出线柜/电容补偿柜高压进线柜就是从电站过来的电源,首先进来的柜子,然后经过进线柜又分给各个用电设备或变压器。
  高压计量柜:就是计算用电量的电能计量柜柜门要用铅封锁,由电业局铅封。
  母联柜:当系统有两路电源进线,且两路互为备用时,需要将两路电源的主母线进行联通,联通两段母线的开关柜叫母联柜,注意:母联柜与两路进线柜一般禁止同时闭合。
  电容补偿柜:补偿无功功率,提高电能质量,降低损耗,同时提供配电运行数据。
  变压器柜:内装一台20或50 KVA的变压器,那是供给变电所自己用电的变压器。
  提升柜:因为高压柜跟低压不同,高压柜的电气间隙都要大于低压柜,为了保证间隙,所以要加一台这样的提升柜(有的提升柜还加装隔离开关)
  出线柜:电源从此柜输出,一般具有分断、隔离作用和各种保护功能(过流、速断、过压、欠压、零序、差动、堵转等,可以根据被保护设备的需要来配置)
  PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等、通过电压互感器为操作系统提供100W左右工作电源通常这高压配电柜是采用直流电源控制的,就是高压配电柜的二次控制回路电源等级为-220V(直流200V),而直流屏就是供给它电流的。
  在选择购买高压开关柜时,注意柜体的材料大小尺寸样式,因为材料的不同价格也是不一样的。以上文章希望对大家有所帮助,如果还想了解更多内容,还请继续关注我们
www.zhel.cn或直接联系电话:13508660044。
