首次不知道选择水阻柜的客户，不妨花费几分钟的时间阅读此文，查阅和整理了一下网上的文章， 以及根据客户的对水阻柜不同的需求，今天简单的说一下水阻柜的由来，分类及内部结构。

  水阻柜，别名水阻，又被称为液阻柜，在国内各大工矿企业大量普及使用。

一、水阻柜的由来
  水阻，顾名思义，即水电阻由于电动机直接起动时，起动电流会达到电机额定电流的7-8倍，一般上一级变压器的容量都承受不了，特别是大功率的电机，必须加装起动设备，否则会造成变压器局部下跳闸。
早先的起动设备，主要有：电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量，改变串入电机的电阻，由于切换电阻属于有级调速，所以切换瞬间冲击较大。频敏成分据说是谐波起动较大。

二、水阻柜的分类：

   按照电机的不同，分为两种水阻柜：

1、一种是转子串水阻，即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动。

2、一种是定子串水阻，即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软起动。

   按照实现方式的不同，分为两种水阻：

1、一种是温度改变阻值大小，即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使点解阻值减小，逐步改变机端电压，使之达到软起动目的。

2、一种是通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软起动的目的。

（其中若是温度改变阻值大小，主要属于定子串水阻系列；若是通过升降电机改变阻值大小，则定子和转子串水阻都可）

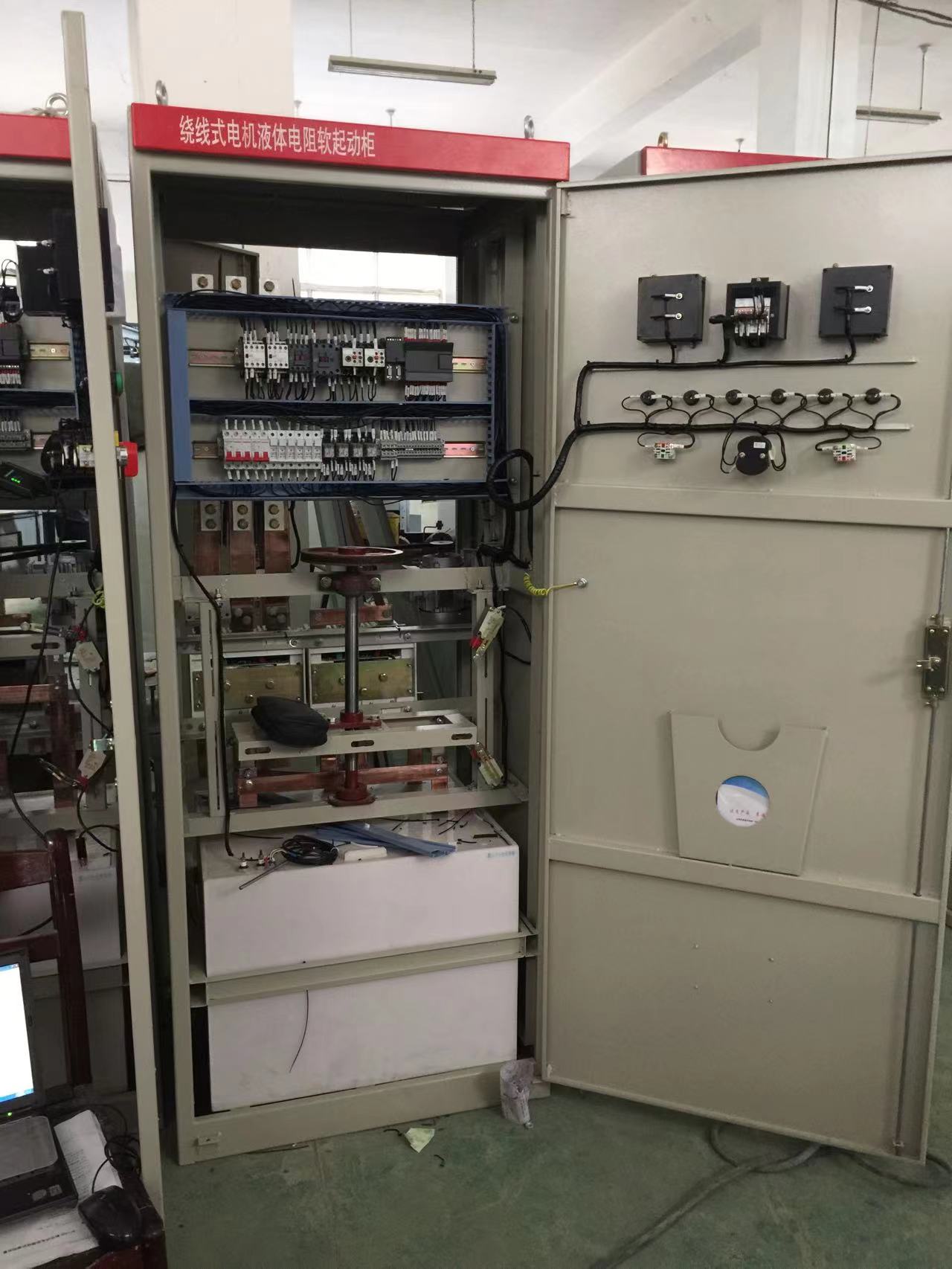

三、水阻柜的内部结构：

1、旁路柜：主要是起动完毕后，将水阻柜短接。按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。

  根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另外分闸操作，掉电即分闸，而机械保持式需要分闸操作。

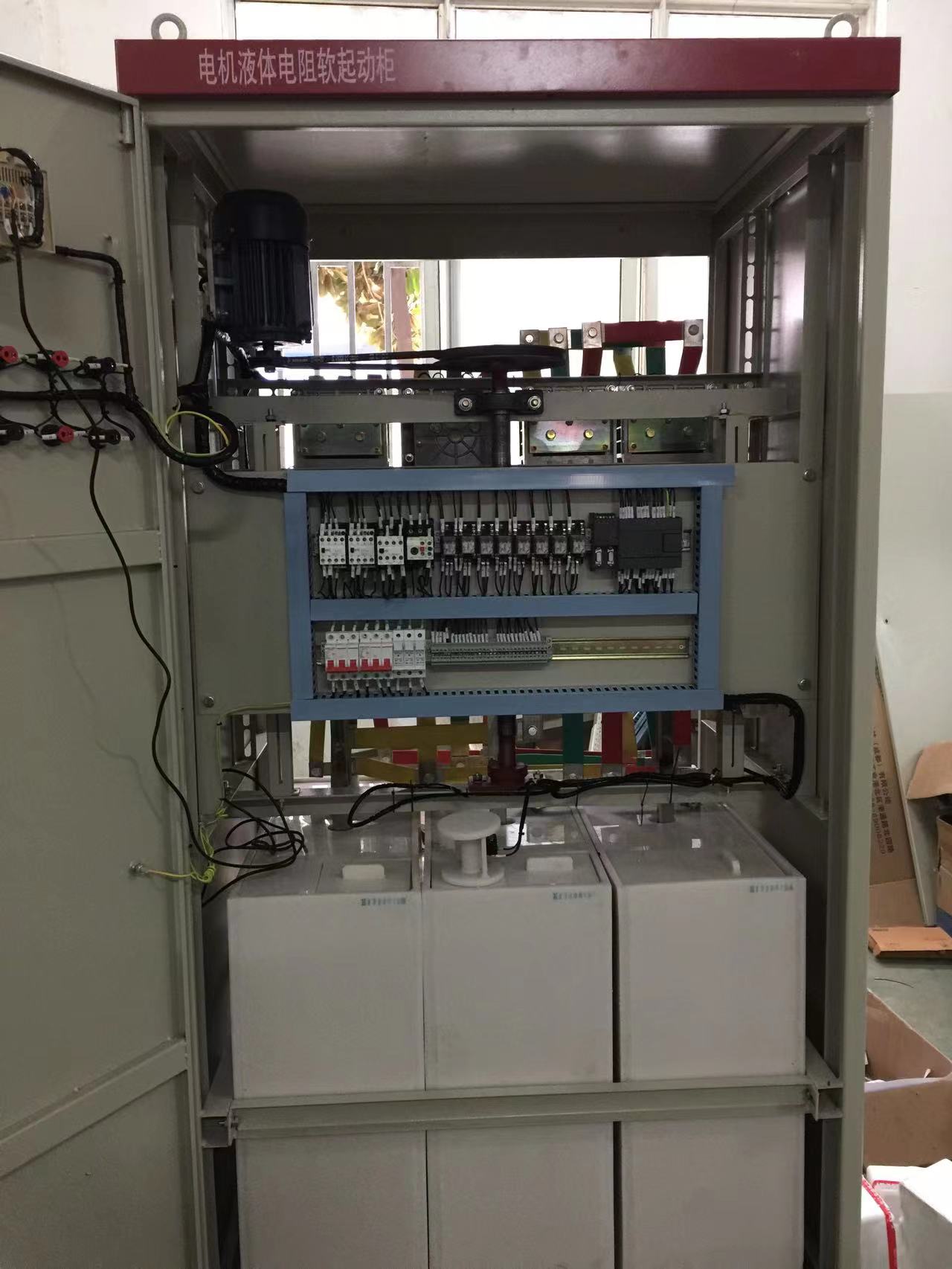

2、水阻柜主体：主要包括3个独立的水箱，水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，分别引出引进一次线。

   以上就是个人及查阅资料对水阻柜的由来分类及内部结构的理解，在这里温馨提示选购时根据各自需求入手，最后也希望大家可以多多关注支持本司的水阻柜产品-低压笼型水阻柜、绕线式低压水阻柜。大家有什么问题也欢迎各位前来咨询~
