开关柜原理
开关柜原理


开关柜是一种常用的电气设备,工作时其外线先入柜内主控开关,然后进入分控开关,各分路按其需求设置。如仪表、自控、电动磁力开关,各种交流触摸器等,一般有的开关柜还设有高压室开关柜和低压室开关柜,设有高压母线(如发电厂),还有的设有为了保护主要设备的低周减载(低周低压解列装置、频率电压紧急控制)。

开关柜作用

开关柜主要用于在电力系统进行发电、输电、配电和电能转换的过程中,起到对用电设备进行开合、控制和保护的作用。

开关柜组成及用途:

开关柜主要由断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置组成,根据电压等级不同主要分为高压开关柜和低压开关柜。适用于发电厂、石油化工、变电站、矿场企业、轻工纺织、高层建筑等各种不同的场合。

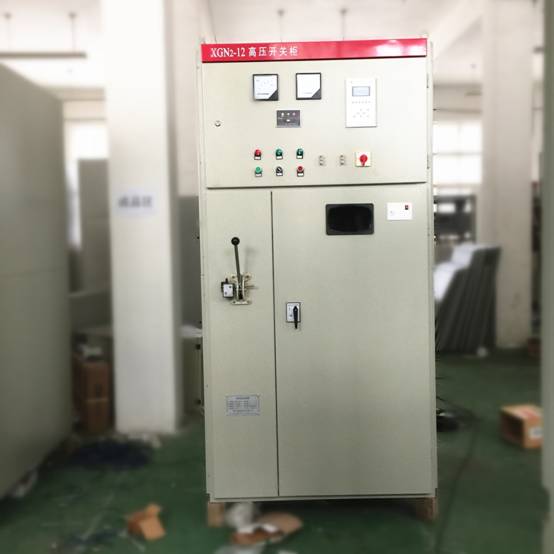

高压开关柜结构以及原理

高压开关柜是指在电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜的柜体为组装式结构,因此开关柜不靠墙安装。柜体分四个单独的隔室:手车室、主母线室、电缆室、继电器仪表室。

高压开关柜运行时,主母线室贯穿联接相邻两柜,用装在柜侧壁隔板上的母线套管支撑固定,全部母线用热缩绝缘套管封闭。主母线和联络母线采用矩形截面的铜排,分支母线直接联接于静触头盒和主母线之间。如果出现内部故障电弧,柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延,因此开关柜具有较大的电缆室空间,能把电流互感器、接地开关、避雷器等电气元件布置在电缆室内。

高压开关柜中的机械联锁是确保设备和人身安全、防止误操作的重要措施。《35kV交流金属封闭开关设备》(GB390691)中对此作了明确规定,此国家标准把联锁描述为金属封闭式开关设备应具有:防止带负荷分、合隔离开关(隔离插头)。防止误分、误合断路器、负荷开关、接触器(允许提示性)。防止接地开关处在闭合位置时关合断路器、负荷开关等开关。防止在带电时误合接地开关。防止误入带电隔室等功能,上述五项防止电气误操作的内容,简称五防
