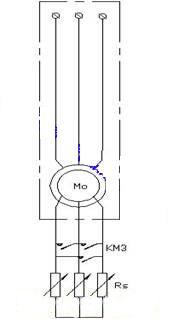

液阻柜起动原理图
液阻柜起动原理图


液阻柜启动原理图-液阻柜接线图

湖北正涵电气设备生产的液阻柜  水电阻柜 水电阻软启动 水电阻启动器 液态软启动 液体变阻启动器自投放市场以来,就以简单的结构、优良的起动性能、运行维护工作量少、自动适应不同的负载和电源电压波动、保护电机、使用寿命长和价格仅为同类起动装置的30%左右等特点产品,受到了用户的亲赖和好评。

液阻柜工作原理
     在被控绕线式异步电动机的转子回路中串入三相星形联接的液体电阻,液阻随电动机的起动而自动投入,并在预定的时间内液阻阻值由大变小,从而使电动机在接近额定电流和*转矩的情况下无冲击均匀升速,平滑起动。起动结束,接触器短接转子回路。
    本起动控制装置对电网要求不高,不会产生谐波而影响电网。特别适用于重载起动。
    绕线电机起动柜主要技术参数
    ★起动电流: Iq1.3le(A)
    ★起动时间:10~60s,预整定,现场可调
    ★电液正常工作温度:5~70
    ★外壳防护等级:IP20IP30
    ★起动次数:连续起动5-10
    技术特点 绕线电机起动柜
    ★控制方式采用小型PLC(可编程序控制器欧姆龙公司产品)控制,以确保液体变阻器的可运行。液体变阻器控制箱应具有
    两种控制方式:
   A.
集中控制:由中央计算机(DCS)进行远程控制。
   B.
机旁控制:在控制箱上可单机开停液体变阻器的设备,也可以按程序起停液体变阻器。
   ★技术参数及要求

A.起动温升≤5/次,水电阻水箱能耐温>120℃。
    B.
起动器投入后,使电动机起动平稳,对电网无冲击、无干扰,串入转子后可获得很高的功率因数,得到足够的启动转矩,而且连续可调。
    ★输入输出信号
    A.
控制箱接收的输入信号 主电机运行信号(无源信号,接通表示主机运行)。
    B.
控制箱应输出的信号
    备妥:液体变阻器正常满足起动主机条件。
    综合报警:输出信号要求报警时接点断开,无报警时接点闭合。
    a.
液体变阻器液位高。
    b.
液体变阻器液位低。
    c.
液体温度高。
    d.
在规定时间内无法完成起动全过程,主电机应可靠跳停。
    e.
传动机构除限位开关外,应有可靠的防过限位措施。
    主机起动完毕:液体变阻器短接接触器闭合。短接接触器采用真空接触器。
    主电机跳闸信号:液体变阻器停主机信号(用于与主电机硬联锁)
    以上所有接点均应为无源接点,接点容量不小于*220V AC

液阻柜启动原理图-液阻柜接线图



IMG_256





液阻柜专为改善大中型绕线式异步电动机的起动性能而研制的新一代起动器。可广泛用于水泥,化工,冶金,矿山,电力等行业7520000kw绕线式异步电动机,解决了大中型电机起动难的问题,该问题已作为起动器的*换代产品在全国两千家企业使用,其*的起动性能受到广大用户的普遍好评。

    湖北正涵电气设备专业生产销售:液电阻起动柜, 水阻柜,水电阻启动柜,液体电阻启动柜,固态软启动柜,无功补偿柜,进相器,高压开关柜,电解粉,进相器控制板,进相器主板,进相器专用变压器电抗器,变负载进相器,XGN2高压开关柜,KYN28高压开关柜,PLC控制柜,直流调速柜,机床电气控制柜,大型机床电气改造等产品。
