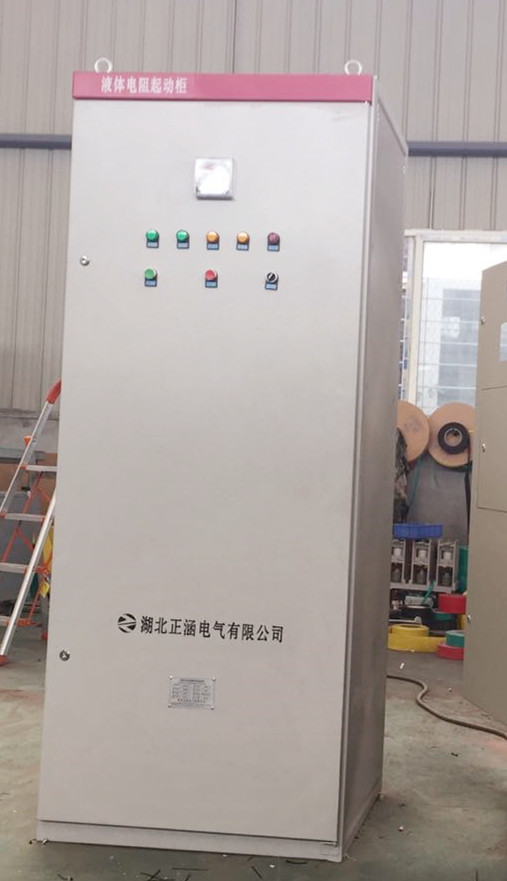

水阻软启动柜的内部结构是什么
水阻软启动柜的内部结构是什么


    最近咨询水阻软启动柜和固态软启动柜的厂家有很多,大家对两者还有很多不懂得地方,现在湖北正涵水阻柜厂家帮大家解惑,水阻软启动柜和固态软启动柜两者的区别


    1,固态软启动柜的体积是水阻软启动柜的二分之一
    2,价格上固态软启动柜是水阻软启动柜的两倍左右。
    3,启动方式,水阻软启动柜是电极板移动来改变水电阻值实现软起动软停车,结构单一。固态软启动柜起动方式多, 可选用多种启动方式。
    4,固态软启动柜的体积受环境的影响小,海拔过高的话只需放大功率就可以。
    5,固态软启动柜的智能化程度高一点。
    6,水阻软启动柜易挥发,需要加电液,电解粉。
    7,固态软启动柜采用高压晶闸管和高压绝缘材料和柜体安全可靠的绝缘开,使用方便,安全可靠。水阻软启动柜受温度影响阻值容易变化,不易实现闭环控制。
   (一)假设是经过温度改动阻值,水阻柜柜体内部主要包括以下:
    1、旁路柜
    旁路柜主要是起动终了后,将水阻柜短接。
    按一次原理的不同,和短接接触器的数量,有的在短接后将水阻完全拖开的,有的在短接后,水阻仍然带电。
    根据客户需求,选择真空断路器或许真空接触器。真空断路器需求分、合闸操作,而真空接触器又分爲电坚持和机器坚持式,电坚持不需另添加分闸操作,掉电即分闸,而机器坚持式需求分闸操作。
    2、水阻柜主体
    主要包括3个独立的水箱,每个水箱底部有一固定的铜极板,水箱上部有一固定的铜极板,区分引出进出一次线。(针对鼠笼式电机讲的:定子串水阻)
    主要根据电机大小,计算需求的散热液体体积,则柜体体积有大有小。例如电机在10MW,则水阻柜主体可以抵达10m*2m*4m。
    (二)极板升降改动阻值
    其柜内部主要包括:水箱(三相分开)、一套极板、极板升降电机和相应的轴承,及短接接触器(短接的接触器也应客户需求)、PLC等。
