进相器与电容补偿柜的区别
进相器与电容补偿柜的区别

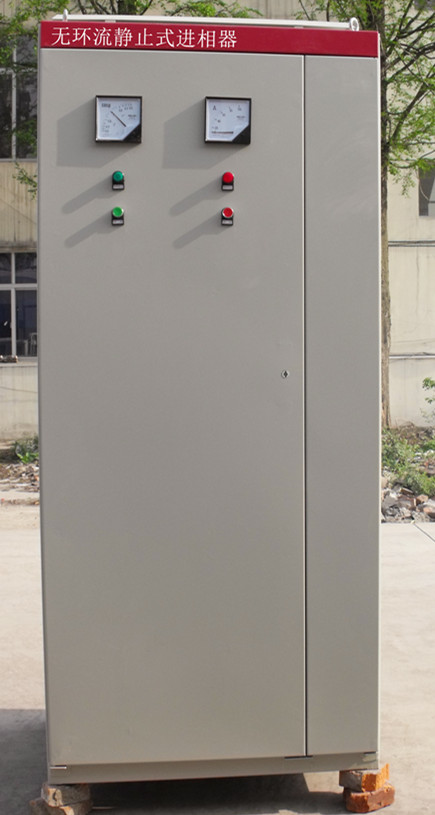

    静止式进相器是串接在转子回路中对电机起作用的。电机运行时,进相器采集电机转子电流信号和同步电压信号,经微处理器CPU进行数据和相位处理,控制和调整可控硅的触发信号,使可控硅组成的交—交变频器将降压后的工频电源变为和转子电流同频率,相位滞后90°的附加电势加在电机转子回路中。
转子的电流和电压相位因此改变,通过磁场进而改变电机定子的电流与电压的相位角,使电机的功率因数提高,得到补偿。


    作用点不同
    静止式进相器和电容补偿对电机的作用点不同,电容是在电机的前端定子侧进行补偿;静止式进相器是从电机的末端转子侧进行补偿。
    补偿方式不同
    电容补偿是通过提供无功功率给电机,使电机减少对电网的无功功率的吸收,本身的无功消耗并没有减少;静止式进相器补偿是通过在电机转子回路串联和转子电流同频率的电源,改变转子电流和电压的相位关系,进而通过磁场减小定子电流和电压的相位角,使电机的无功功率损耗减少。
    补偿效果不同
    电容补偿是从外部进行的,并没有改变电机的运行状况,电机本身的功率因数没有提高,定子电流没有下降,消耗的无功功率没有减少,只是提高了电网的功率因数。所以,严格的说,并联电容补偿是对电网的补偿,而不是对电机的补偿。
    而静止式进相器的补偿是从电机内部改变运行状况,使电机本身的功率因数提高到0.95~0.98以上,电子电流下降10~20%,无功功率消耗下降60%以上,进而使电网功率因数得到提高。
    静止式进相器补偿使电机定子电流减小的同时,产生许多电容补偿所不能达到的效果,电机的定子电流减少使变压器或电源有更大余量,电机铜损会降低20~30%,自身损耗会减少,效率提高,电机温升降低,使用寿命延长,过载能力提高,单耗降低,产生节能效果。这些都是电容外部补偿所不能做到的。
